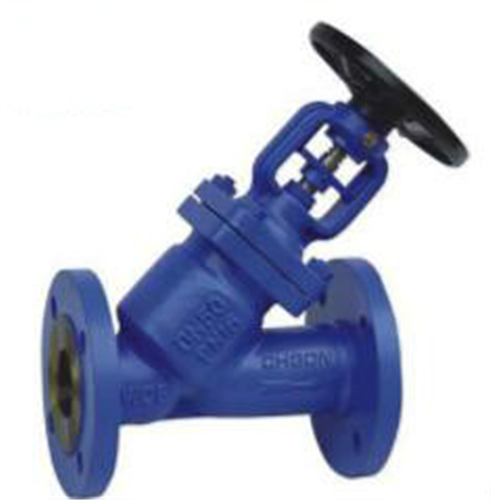

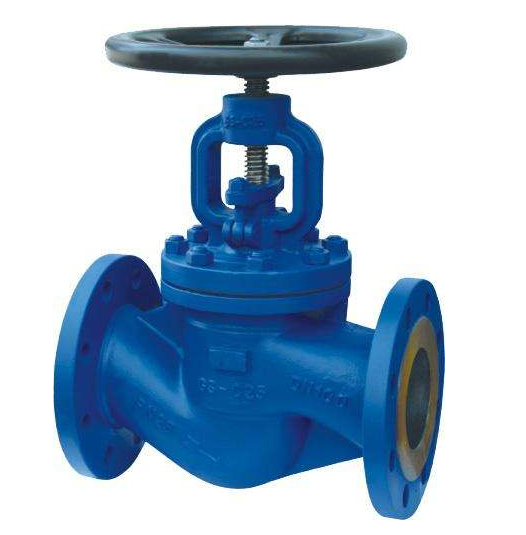

德標波紋管截止閥

德標波紋管截止閥適用於公稱壓力PN1．6～16MPa，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質。廣泛應用於：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體係統中，性能安全可靠，廣泛應用於乙二醇等工業流體。驅動方式有手動、齒輪傳動、電動、氣動等
更新時間：2018/8/7

型號：DWJ41W
類別：德標波紋管截止閥
價格：680
產地：溫州

一、德標波紋管截止閥-產(chan) 品簡介:

德標波紋管截止閥適用於(yu) 公稱壓力PN1．6～16MPa，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體(ti) 、高溫導熱油、液氨等介質。
廣泛應用於(yu) ：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體(ti) 係統中，性能安全可靠，廣泛應用於(yu) 乙二醇等工業(ye) 流體(ti) 。驅動方式有手動、齒輪傳(chuan) 動、電動、氣動等。

二、德標波紋管截止閥-結構特點:

1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥杆的零泄漏。沒有流體損失，提高工廠設備安全。並符合國際密封標準。
2、密封麵堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。
3、閥杆調質及表麵氮化處理，有良好的抗腐和抗摩擦性能；閥杆升降位置指示，更直觀。

三、德標波紋管截止閥-主要技術參數及性能規範：

驅動方式	手動
驅動方式	電動
設計標準	DIN3356
結構長度	DIN3202
連接法蘭(lan)	DIN2543-2545
試驗和檢驗	DIN3230

公稱壓力（MPa）	殼體(ti) 試驗壓力（MPa）	密封試驗壓力（MPa）	適用溫度（℃）
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

四、德標波紋管截止閥-主要零件材料：

零件名稱	閥體(ti)	閥蓋	閥杆	閥瓣	密封麵	填料
WCB	WCB	WCB	13Cr	2Cr13	2Cr13	柔性石墨
					STL
304	CF8	CF8	304	304	304	柔性石墨
					STL	PTFE
316	CF8M	CF8M	316	316	316	柔性石墨
					STL	PTFE
304L	CF3	CF3	316	304L	304L	柔性石墨
					STL	PTFE
316L	CF3M	CF3M	316	316L	316L	柔性石墨
					STL	PTFE

五、德標波紋管截止閥-主要外形尺寸：

型號	DWJ41-16
壓力等級	PN16
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重量（Kg）	4	4.5	5	7	9	12.5	18	23	41	54	90	160	260	410	610

型號	DWJ41-25
壓力等級	PN25
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	450
重量（Kg）	4	4.5	5	7	9.5	13	19	24	43	57	95	168	300	510	680

型號	DWJ41-40
壓力等級	PN40
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重量（Kg）	4	4.5	5	8	10	13.5	20	25	45	60	98	171	340	580	780
