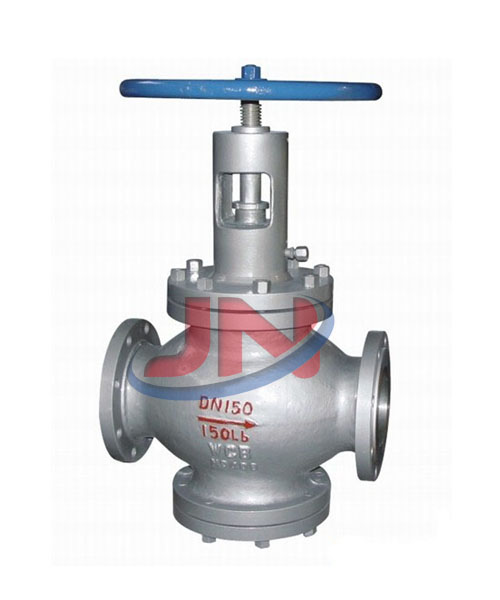

節流截止放空閥

一、產(chan) 品結構特點
1、本閥是一種新型的節流、截止、放空產(chan) 品，該閥門采用籠形迷軍(jun) 團節流，具有多級節流效果，節流效果明顯、密封可靠、操作維護方便等特點。
2、閥門采用雙重密封(硬、軟質密封)使密封可靠、硬質合金封麵可以更耐氣流衝(chong) 刷、耐磨損，雙重密封能做到在高壓氣體(ti) 介質條件下的零泄漏。閥門使用壽命長。
3、閥座的密封麵采用錐度密封，有利於(yu) 閥門自身清洗附在密封麵上的髒物。
4、閥門的閥瓣上設置了平衡孔，活塞式密封，保證了啟/閉全壓差條件下穩定操作，開啟輕便靈活、啟閉扭矩小。
5、節流截止放空閥和雙作用式節流閥同時具有節流與(yu) 截止(密封為(wei) 零泄漏)作用節流部位與(yu) 密封麵分開，以減小氣流對密封的衝(chong) 刷。
6、雙作用式節流截止閥還具有多級節流功能，節流壓差大，能適用於(yu) 高壓下的節流與(yu) 截止。
7、填料采用帶自密封能力的V形填料結構，無需調節，開、關(guan) 極為(wei) 輕便。填料函處設有輔助密封油脂注入結構，使閥門填料密封性能可靠。
8、本閥門可以進行在線維修，管線可以帶壓狀態下更換填料等一係列易損件。
9、本閥在閥門的底部設置了較大的排汙孔，必要時要以打開，清理閥內(nei) 汙物 。

二、工作原理：
1、常閉狀態:閥瓣硬密封付壓在閥座凸台上，形成一道硬質密封，同時嵌在閥瓣上的軟質密封與(yu) 閥座端麵緊壓，形成第二道密封，雙質密封結構保證了閥門的零泄漏，再由於(yu) 閥瓣開設了平衡孔，使閥門在關(guan) 閉、開啟時，閥瓣受到較小的作用力，也使閥門開啟、關(guan) 閉時具有較小的力矩。
2、緩壓狀態:閥瓣底端離開閥座密封麵時，由於(yu) 閥瓣底端麵接近籠形套開糟處底邊緣，此時閥瓣與(yu) 籠形套內(nei) 徑形成一道密封。而沒有直接放空泄壓，從(cong) 而達到緩和作用。
3、節流狀態:閥瓣底羰離開閥座，進一步開啟，小節流頭處形成一級節流，高速流體(ti) 經緩壓節流後直接流向小閥瓣，由於(yu) 閥套窗口邊緣是最終節流麵，高壓介質直接衝(chong) 刷節流通道時，閥瓣底端由於(yu) 介質向改變產(chan) 生渦流，緩減了介質地閥瓣的直接衝(chong) 刷，從(cong) 而閥座密封也避開了介質的直接衝(chong) 刷，同時由於(yu) 閥瓣密封麵是錐形的，可以吹掃閥座密封麵上的汙物及雜質，保護密封麵，從(cong) 而延長閥門的使用壽命。
4、全開狀態:閥瓣處於(yu) 全開啟狀態時，整個(ge) 閥門處於(yu) 全放空狀態，流體(ti) 在冷門中的阻力較小，縮短了放空時間，提高了閥門的放空效果。

三、引用標準：
API 6D　　　　　管道閥門規範
GB12235 　　　　通用閥門法蘭(lan) 連接鋼製截止和升降式止回閥
ANSI B16.5a 　　管法蘭(lan) 及法蘭(lan) 管件
JB/T79.1-79.2 　整體(ti) 鑄鋼管法蘭(lan)
GB/T13927 　　　通用閥門壓力試驗
JB/T9092　　　　閥門的檢驗與(yu) 試驗

四、性能規範：

五、主要零件的材料說明：

六、外形尺寸：
