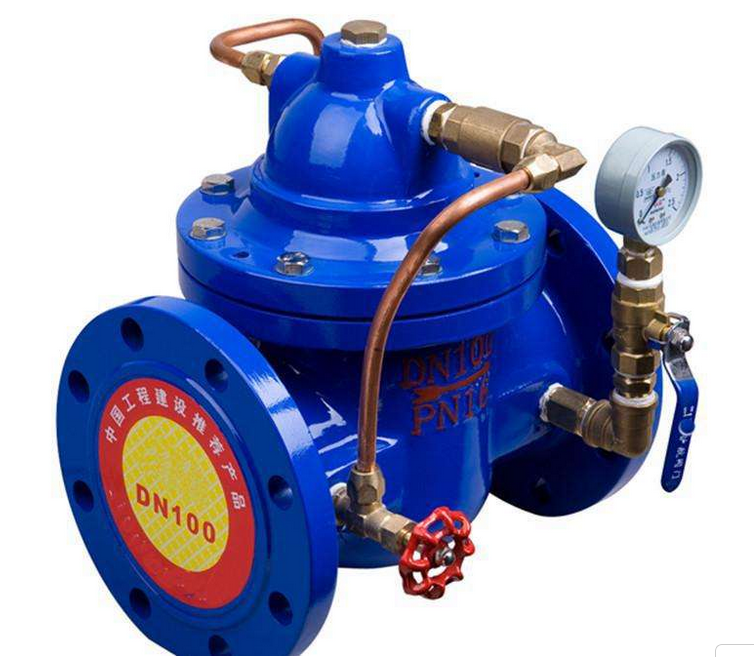

緩閉止回閥

緩閉止回閥是安裝在高層建築給水係統以及其他給水係統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門。該閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效地提高供水係統的安全可靠性、並將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。
更新時間：2018/8/14

型號：300X
類別：緩閉止回閥
價格：0
產地：

一、結構特點：
緩閉止回閥由主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成水力控製接管係統。利用水力自動操作，可使主閥得到最佳的開啟或關(guan) 閉速度。防止水鍾水擊的產(chan) 生，以達到緩閉消聲的效果。該產(chan) 品利用水力自力控製，不需要其它裝置和能源，保養(yang) 簡便，開啟及緩閉平穩。緩閉止回閥廣泛用於(yu) 高層建築、生活區等供水管網係統及城市供水工程。

二、緩閉止回閥工作原理：
當閥門從(cong) 進口端給水時，水通過微型過濾器、針閥、單向閥進入主閥控製室，再經過球閥排水至下遊。因為(wei) 針閥開度小於(yu) 球閥開度，即主閥控製室的排水速度大於(yu) 進水速度，因此控製室壓力降低，作用於(yu) 主閥盤下端的進口壓力打開主閥向下遊供水。當管道停止供水時，若下遊水開始回流，一部分回流水經球閥進入主控製室，由於(yu) 單向閥作用，回流水不能從(cong) 主控製室流出，引起主控製室逐漸升壓，緩緩關(guan) 閉主閥。

三、主要零件材料：

零件名稱	零件材料
閥體(ti) 閥蓋	WCB
閥座閥盤	銅合金
密封圈 O 型圈	丁腈橡膠
閥杆	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不鏽鋼

四、主要尺寸：

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	282	200	172	106	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	282	200	172	106	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	282	200	172	106	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	320	210	265	210	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	240	320	210	265	210	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	250	330	215	310	215	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	285	350	220	350	245	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	410	230	460	305	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	420	245	520	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	430	260	570	415	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	440	280	695	510	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	450	300	780	560	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	460	320	902	658	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	470	340	1025	696	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	480	360	1080	735	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	530	395	1030	610	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	580	420	1135	665	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	600	445	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	730	495	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	830	530	1640	925	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48

五、維護保養(yang) ：
1、該閥門應存放在幹燥通風的室內(nei) ，做到防潮、防雨、防鏽。
2、存放運輸時啟閉件應處於(yu) 關(guan) 閉裝置，同時應做好以下工作：
a.閥瓣應固定於(yu) 開啟位置
b.通徑兩(liang) 端內(nei) 口用泡沫板堵塞，端口須用悶蓋塞緊，予以防塵、防鏽，保持通道清潔和端麵的平整；
c.汽缸部位進行適當的包裝防護、防震和防碰；
d.閥門放置時應平穩，氣動驅動裝置朝上，不得相互受擠。
3、長久放置時應定期檢查。每三個(ge) 月對兩(liang) 通道、密封麵上的汙垢和鏽跡，焊接口的防護狀況進行檢查，擦拭汙垢和鏽跡後，重新塗刷防鏽油予以防護。
（1）為(wei) 了防止介質逆流，在設備、裝置和管道上都應安裝止回閥；
（2）止回閥一般適用於(yu) 清淨介質，不宜用於(yu) 含有固體(ti) 顆粒和粘度較大的介質；
（3）一般在公稱通經50mm的水平管道上都應選用立式升降止回閥。

六、安裝與(yu) 使用：
1、緩閉止回閥垂直安裝在水平管道上，使用時一般處於(yu) 全開狀態。
2、安裝前應先進行以下工作
A.卸掉閥門通道兩(liang) 端的悶蓋和泡沫板，清潔內(nei) 腔，去除油垢；
B.剝去閥瓣表麵上的油紙，去除閥瓣麵上的油垢。
3、安裝時介質的流向必須限製。
4、通過管路的介質不應帶有硬質顆粒，以免損傷(shang) 密封麵。
5、該閥門出廠前應逐台進行檢驗和試驗合格，安裝單位可直接壓力試驗或安裝使。

七、：

300X緩閉止回閥,緩閉止回閥安裝示意圖,300X緩閉止回閥原理
