一、蝶式止回閥 應用範圍 ： 蝶式止回閥用於(yu) 純淨管路及工業(ye) 、環保、水處理、高層建築給排水管路，阻止介質逆向流動之用。
二、蝶式止回閥 結構特點 ： 旋啟式止回閥在完全打開的狀況下，流體(ti) 壓力幾乎不受阻礙，因此通過閥門的壓力降相對較小。升降式止回閥的閥瓣座落位於(yu) 閥體(ti) 上閥座密封麵上。此閥門除了閥瓣可以自由地升降之外，其餘(yu) 部分如同截止閥一樣，流體(ti) 壓力使閥瓣從(cong) 閥座密封麵上抬起，介質回流導致閥瓣回落到閥座上，並切斷流動。根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣，流體(ti) 通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力降比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限製很少。
1 、體(ti) 積小，重量輕，結構緊湊、維修方便 2 、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉 3 、因速閉作用，可防止介質倒流 4 、閥體(ti) 結構長度尺寸小，剛性好 5 、安全方便，可用於(yu) 水平垂直兩(liang) 個(ge) 方向安裝
三、蝶式止回閥 標準規範 ：
設計製造標準： JB/T 8937 結構長度標準： GB/T 12221-2005 連接法蘭(lan) 標準： GB/T 9113 壓力溫度等級： GB/T 12224-2005 試驗檢驗標準： GB/T 13927-2008
四、可能發生的故障、原因及消除辦法：
1 、閥體(ti) 和閥蓋連接處滲漏 : (1) 螺母擰得不緊或鬆緊不均勻 , 可重新調整之。 (2) 法蘭(lan) 密封麵上有損傷(shang) 或積有汙物，應進行修整密封麵或清除汙物。 (3) 墊片損壞，應更換新墊片。
2 、閥瓣與(yu) 閥座密封麵處滲漏 (1) 密封麵間夾有汙物，可清洗幹淨。 (2) 密封麵有損傷(shang) ，重新研磨或重新堆焊及加工。
六、蝶式止回閥技術參數
試驗壓力
公稱壓力 PN （ MPa ）
1.6
2.5
4.0
殼體(ti) 試驗
2.4
3.8
6.0
密封試驗
1 8
2.8
4.4
閥體(ti) 材料
WCB(C)
CF8(P)
CF8M(R)
工作溫度
≤ 425
≤ 100
適用介質
水，蒸氣、油品
硝酸類
醋酸類

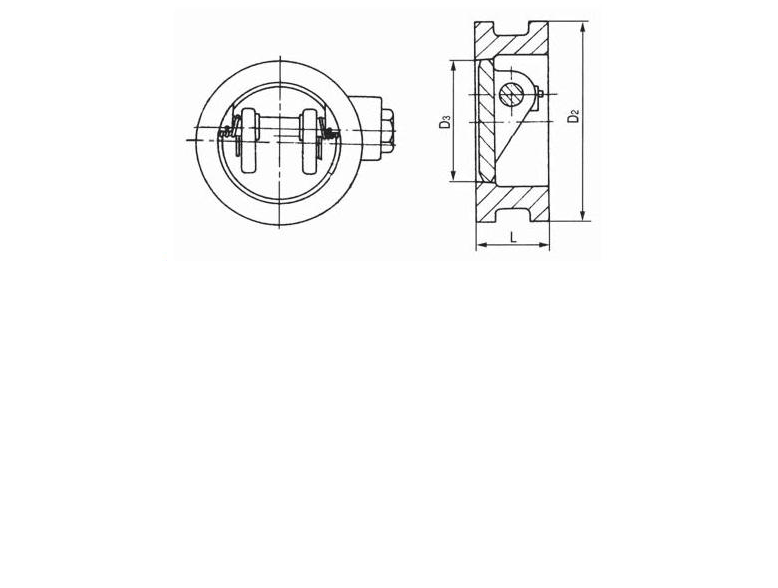

七、蝶式止回閥-主要外形尺寸
公稱通徑 DN(mm)
L
D
4 ． 0
15
25
48
20
31.5
58
35.5
68
32
40
80
45
90
50
56
105
65
63
125
71
140
100
160
165
110
190
195
150
215
225
200
270
285
290
250
330
340
350
300
385
400
415
