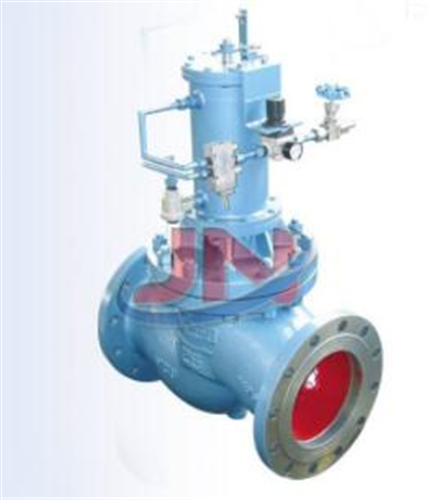

快速抽氣逆止閥

一、快速抽氣逆止閥-產(chan) 品概述

    抽氣快切逆止閥主要用於(yu) 汽輪機供熱管的出口，防止汽輪機突然停機時，蒸汽倒流，造成設備損壞。此係列閥門蝶板采用大角度偏心，啟閉行程短，並用氣或液壓助關(guan) ，實現快速關(guan) 閉；采用金屬密封結構，加上蝶板受氣壓或液壓助關(guan) 力，達到截止、止回的目的；三偏心密封結構，開啟密封即分離，關(guan) 閉接觸即密封；即使助關(guan) 或傳(chuan) 動卡澀，閥門也可在閥板自重及偏心氣流的作用下，可靠關(guan) 閉，關(guan) 閉時間均小於(yu) 0.8秒。

二、快速抽氣逆止閥-規格型號

公稱通徑：DN150~DN1800
公稱壓力：PN2.5~PN40
適用介質：水、蒸汽、氣體(ti) 、油品等
介質溫度：≤425℃
快速關(guan) 閥：0.3~0.8秒
全開狀態最小流阻係數：0.1
可選控製電源：AC220V、DC220V、DC110V、DC24V
遠程故障聯鎖快關(guan)
遠程信號類型：無源的開關(guan) 量信號

三、快速抽氣逆止閥-參數

      抽汽快關(guan) 止回閥主要安裝於(yu) 汽輪機抽汽管路，當汽輪機緊急關(guan) 閉時，此閥門用來防止管路係統蒸汽和冷凝水倒流導致汽輪機損壞。實現管路的可靠截止，保護係統安全。

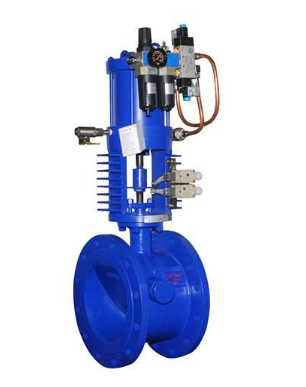

     本公司生產(chan) 的抽汽快關(guan) 止回閥主閥密封麵為(wei) 斜板式三偏心結構，啟閉輕鬆，密封可靠、啟動迅速。傳(chuan) 動結構緊湊，氣缸底部設有緩衝(chong) 裝置，消除快關(guan) 時對氣缸的衝(chong) 擊。氣控元件主要采用德國FESOT等國際名牌的產(chan) 品，占用空間極小。普通啟閉操作時，氣源由氣泵或氣罐主機配套泵站提供，快速關(guan) 閉時，則通過快排閥的快速釋放來實現。

【氣路係統工作原理】

       氣源來自壓縮空氣（氣源壓力0.4~0.6Mpa），經過球閥進入二位三通電磁閥，最後經過快排閥進入氣缸進氣口，止回閥打開。手動換向閥為(wei) 運行中試驗止回閥靈活性用。
      止回閥關(guan) 閉時，電磁閥斷電而關(guan) 閉，切斷氣源，快排閥啟動，排出氣缸下腔空氣，止回閥快速關(guan) 閉。
      電磁閥、空氣處理元件等控製部件，按汽輪機廠要求采用美國ASCO進口產(chan) 品，也可按用戶要求配備其它國內(nei) 外廠家優(you) 質產(chan) 品，以確保優(you) 良的性能和高可靠性。

結構特點
1、密封麵堆焊Cr13係不鏽鋼或鈷基硬質合金，有良好的耐磨性，密封性能穩定可靠。
2、當介質正向流動時，氣缸下腔進氣，與(yu) 重錘共同作用，合閥瓣平衡地處在全開位置。當介質反向流動時，氣缸活塞下腔迅速泄壓，閥瓣在0.5秒內(nei) 快速關(guan) 閉。
3、重錘通過加長杆和撥叉作用於(yu) 銷軸，用以平衡和搖杆的重力矩，防止水錘現象的發生。當介質正向流動時，有助於(yu) 打開閥門，並在運行中保持閥門的平穩和減少振動。
