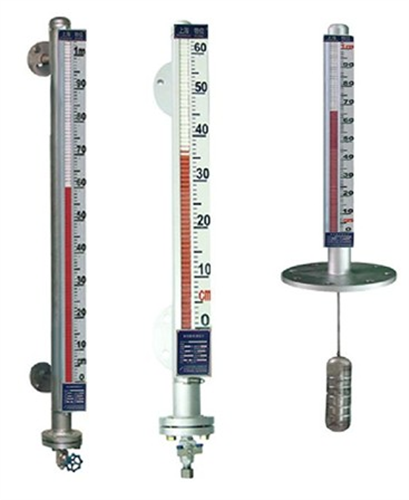

磁翻板液位計

一、簡介：
   磁翻板液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，磁翻板液位計主導管中的浮子也隨之升降，浮子內(nei) 的久磁鋼通過磁耦合傳(chuan) 遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為(wei) 紅色，當液位下降時，翻柱由紅色轉為(wei) 白色，指示器的紅、白界位處為(wei) 容器內(nei) 介質液位的實際高度，從(cong) 而實現液位的指示。也可在本體(ti) 管上加裝磁性技術'>開關(guan) 或遠傳(chuan) 變送器，輸出開關(guan) 信號或模擬量信號。適合用於(yu) 高溫、高壓、耐腐蝕等場合，可就地顯示和遠程控製。

二、技術參數:
    1、測量範圍：200—12000mm
    2、測量精度：±10mm
    3、介質密度：≥0.5g/cm3
    4、工作壓力：0-15MPa（其他特殊要求可訂製）
    5、工作溫度：-40~450℃（訂貨時需注明溫度範圍）
    6、介質粘度：≤0.4Pa.s(對粘度大或低溫易結晶介質要選用夾套型)
    7、測量界位比重差：0.15g/cm3
    8、本廠出廠連接法蘭(lan) 尺寸：DN20PN2.5(公管製)連接法蘭(lan) 采用化工部1998年發布的H(120592—20635—97法蘭(lan) 標準．若采用其他法蘭(lan) 標準請用戶在訂貨時注明．法蘭(lan) 連接孔分布形狀：正方形．
    9、輸出信號：二線製4—20mADC
    10、出線接口螺紋：M20*1.5內(nei) 螺紋
    11、防護等級：IP65
    12、防爆等級：dIIBT4—6iaIICT4—6

三、結構及原理:
    1、基本型:
    根據浮力原理，浮子在測量管內(nei) 隨液位的升降而上、下移動，浮子內(nei) 的久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為(wei) 紅色，下降時由紅色轉為(wei) 白色，從(cong) 而實現液位指示。
    2、電遠傳(chuan) :
    在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導杆內(nei) 測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與(yu) 顯示儀(yi) 表或計算機連接，達到遠傳(chuan) 目的。
    3、上下限開關(guan) 輸出:
    在液位計立管上由用戶設定上、下限位置安裝控製器，控製器內(nei) 帶有自保持作用的舌簧開關(guan) ，利用磁性浮子隨液位移動使片開關(guan) 動作時，實現報警或限位控製。
    係統構成及接線:
    1、上下限開關(guan) 輸出:
    由具有自保持作用的舌簧開關(guan) 和轉換器組成，舌簧開關(guan) 和轉換器分別安裝於(yu) 現場和控製室，由轉換器提供三對觸點開關(guan) 。
    2、電遠傳(chuan) :
    由測量單元和變送單元兩(liang) 部分組成。
    3、本安防爆:
    a帶本安防爆，上、下限開關(guan) 輸出型
    防爆開關(guan) 由舌簧開關(guan) 和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。
    b帶本安防爆遠傳(chuan) 型
    適合使用於(yu) ∏類電氣設備(工廠用)、C級氣體(ti) ，表麵溫度組別T4(135℃)。
    c使用注意事項
    ①變送器外殼設有外接地，用戶使用時必須可靠接地。
    ②安全柵的使用應遵守有關(guan) 使用說明內(nei) 容。
    ③變送器與(yu) 安全柵本安端的連接電纜為(wei) 二芯屏蔽電纜，芯線截麵積＞0.5m，電纜允許分布電容為(wei) 0.8μF

四、結構圖：

五、選型：

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【磁翻板液位計】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
