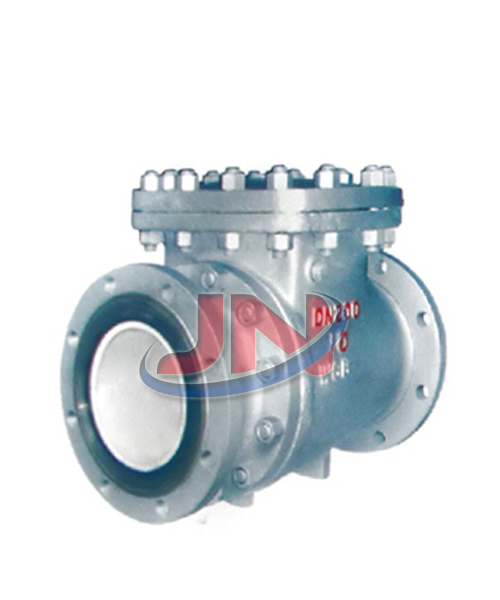

陶瓷止回閥

陶瓷止回閥使用於電廠幹灰係統倉泵的進出料門，也可用於礦山、化工等各類有磨損的幹灰、水渣等介質管道的止回裝置。公稱壓力有 1.0MPa和1.6MPa，適應溫度≤200℃。本閥門閉後任何方向全部密封。閥體閥蓋采用WCB鑄鋼件或不鏽鋼鑄件。密封麵采用硬密封件。本閥料口全流通無阻擋物，耐磨性能強，密封性能好，啟動負荷小卡灰及結灰現象少。
更新時間：2018/11/24

型號：H44TC
類別：陶瓷閥
價格：700
產地：溫州

一、簡介:
陶瓷止回閥使用於(yu) 電廠幹灰係統倉(cang) 泵的進出料門，也可用於(yu) 礦山、化工等各類有磨損的幹灰、水渣等介質管道的止回裝置。公稱壓力有 1.0MPa和1.6MPa，適應溫度≤200℃。本閥門閉後任何方向全部密封。閥體(ti) 閥蓋采用WCB鑄鋼件或不鏽鋼鑄件。密封麵采用硬密封件。本閥料口全流通無阻擋物，耐磨性能強，密封性能好，啟動負荷小卡灰及結灰現象少。

二、主要零部件材料：

序號	名稱	材料
1	閥體(ti)	WCB
2	閥座	結構陶瓷
3	主體(ti)	WCB
4	閥板	WCB+結構陶瓷
5	搖杆	WCB
6	螺母	25
7	閥蓋	WCB
8	流道	結構陶瓷

三、應用規範：

設計與(yu) 製造		GB/T 12224
連接端尺寸	結構長度	GB/T 12221
	法蘭(lan) 尺寸	JB/T79.1
檢驗與(yu) 試驗		JB/T 9092
材料	碳鋼	GB/T 12229
	不鏽鋼	Gb/T 12230
標誌		Gb/T 12220
供貨		Jb/T 7928

四、主要外形和連接尺寸：

DN	PN(Mpa)	L	D	D1	D2	C	H	Z-Φd
100	1.0	292	220	180	156	22	270	8-Φ18
125		330	250	210	184	22	280	8-Φ18
150		356	285	240	211	24	290	8-Φ22
200		495	340	295	266	24	345	8-Φ22
250		622	395	350	319	26	412	12-Φ22
300		698	445	400	370	26	468	12-Φ22
350		787	505	460	429	26	524	16-Φ22
400		914	565	515	480	26	570	16-Φ26
100	1.6	292	220	180	156	22	270	8-Φ18
125		330	250	210	184	22	280	8-Φ18
150		356	285	240	211	24	290	8-Φ22
200		495	340	295	266	24	345	12-Φ22
250		622	405	355	319	26	412	12-Φ26
300		698	460	410	370	28	468	12-Φ26
350		787	520	470	429	30	524	16-Φ26
400		914	580	525	480	32	524	16-Φ30

五、結構圖：

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【陶瓷止回閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。

上一篇：陶瓷單閘板閥

下一篇：陶瓷截止閥
