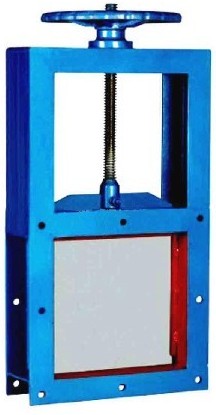

手動插板閥

手動插板閥也稱手動插板門，普遍適用於建材、冶金、化工、電工等行業，作為各類除塵設備的灰鬥卸料裝置及各種磨機、烘幹機、料倉等設備的給卸料裝置，防止野風吹入。
更新時間：2018/11/23

型號：LMD
類別：插板閥
價格：700
產地：溫州

一、簡介：
手動插板閥是一種粉料、晶粒料、顆粒料及小塊物料輸送管道調節或切斷物料流量的主要控製設備。廣泛應用於(yu) 礦山、冶金、建材、化工等行業(ye) 係統中，控製物料的流量調節和切斷作用。具有結構簡單、操作靈活、重量輕、無卡組、特別適用於(yu) 各類固體(ti) 物料，50mm左右、團狀物料的輸送及流量調節，安裝不受角度限製，操作方便於(yu) 工作，能隨時調節開度等優(you) 點。

二、適用介質：
手動插板閥無粘度的粉塵氣體(ti) 、固體(ti) 粉料、小顆粒物料。手動插板閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體(ti) 積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優(you) 點，可在工作壓力0.1MPa下正常工作。適用溫度：≤200℃適用介質：晶粒、顆粒、粉狀物料等。

三、主要性能規範：

公稱壓力（MPa)	殼體(ti) 試驗（MPa)	密封試驗（MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤1100℃ ≤1100℃	紙漿、汙水、煤漿、灰、渣水混和物

四、主要零部件材質：

體(ti) 、蓋	閘閥	閥杆	密封麵
不鏽鋼、碳鋼、灰鑄鐵	碳鋼、不鏽鋼	不鏽鋼	橡膠、四氟、不鏽鋼、硬質合金

五、主要外形及連接尺寸(mm)

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	295	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	2000	24-M36	680	950
	900	203	1125	1050	998	2300	28-M36	680	1020
	1000	216	1255	1170	1110	2500	28-M42	700	1120

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【手動插板閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
