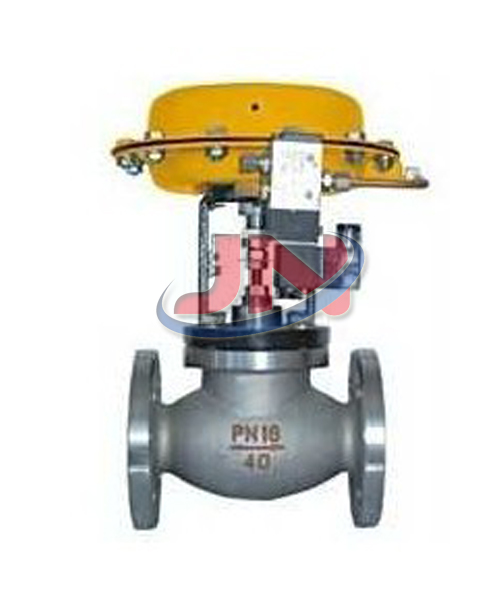

氣動薄膜切斷閥

一、簡介：
  氣動薄膜切斷閥采用頂導向結構，配用多彈簧執行機構。 具有結構緊湊、重量輕、動作靈敏、流體(ti) 通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優(you) 點。切斷閥接受來自調節儀(yi) 表的信號，切斷、開啟或改變介質 流向，達到對壓力、流量、液位等工藝參數自動控製。廣泛應用於(yu) 石油、化工、冶金、電力、紡織等各種工業(ye) 部門的生產(chan) 過程自動控製和運程控製係統中。
  本係列產(chan) 品有薄膜式、活塞式兩(liang) 種。閥體(ti) 結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩(liang) 種，產(chan) 品公稱壓力等級有PN10、 16、40、64四種，公稱口徑範圍DN20～200mm。適用流體(ti) 溫度由-60～450℃。泄漏量等級為(wei) IV級或VI級。流量特性為(wei) 快開。

二、工作原理：
   ZMQP氣動薄膜切斷閥采用頂導向結構，配用多彈簧執行機構。 具有結構緊湊、重量輕、動作靈敏、流體(ti) 通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優(you) 點。該閥接受來自調節儀(yi) 表的信號，切斷、開啟或改變介質 流向，達到對壓力、流量、液位等工藝參數自動控製。廣泛應用於(yu) 石油、化工、冶金、電力、輕工、紡織等各種工業(ye) 部門的生產(chan) 過程自動控製和運程控製係統中。 本係列產(chan) 品有薄膜式、活塞式兩(liang) 種。閥體(ti) 結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩(liang) 種，產(chan) 品公稱壓力等級有PN10、16、40、64四種，公稱口徑範圍DN20～200mm。適用流體(ti) 溫度由-60～450℃。泄漏量等級為(wei) IV級或VI級。流量特性為(wei) 快開。

三、特點：
1、切斷閥采用多彈簧執行機構與(yu) 調節機構用三根立相連，整個(ge) 高度可減小約30％，重量可減輕約30％。
2、閥體(ti) 按流體(ti) 力學原理設計成等截麵低流阻流道，額定流量係統數增大30％。
3、.閥內(nei) 件密封部分有嚴(yan) 密型和軟密封兩(liang) 種，嚴(yan) 密型為(wei) 堆焊硬質合金，軟密封型為(wei) 質材料製作，關(guan) 閉進密封性能優(you) 良。
4、平衡型閥內(nei) 件，提高了切斷閥的許用壓差。
5、波紋管密封型對移動的閥杆形成完全的密封，堵絕了介質外漏的可能性。
6、活塞式執行機構，操作力大，使用壓差大。

四、零部件材料：

五、外形尺寸：

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【氣動薄膜切斷閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
