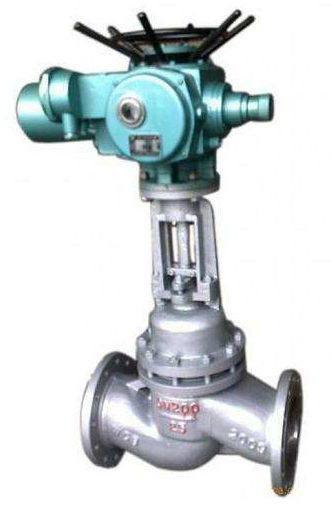

電動柱塞截止閥

一、簡介：
  電動柱塞截止閥的詳細資料：  柱塞截止閥是由閥體(ti) 、閥蓋、閥杆、柱塞、導向、密封環、手輪等零件組成（如圖）。當手輪旋轉時，通過閥杆帶動柱塞在導向套中上、下往複運動，使柱塞端部斜錐麵與(yu) 閥座錐麵完成閥門的開啟與(yu) 關(guan) 閉功能。  UJ941SM電動柱塞閥規格:DN50～DN300、壓力:PN16～PN64、溫度:-20℃-500℃、材質:鑄鋼、不鏽鋼、鉻鉬鋼、閥杆:不鏽鋼、介質:適用水、導熱油、蒸汽、燃氣、硝酸類。

二、工作原理：
  UJ941H是由閥體(ti) 、閥蓋、閥杆、柱塞、孔架、密封環、電動執行器等零件組成。當電動執行器通電旋轉，通過閥杆帶動柱塞在孔架中間上下往複運動來完成閥門的開啟與(yu) 關(guan) 閉功能。電動柱塞閥是由閥體(ti) 、閥蓋、閥杆、柱塞、導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時，通過閥杆帶動柱塞在導向套中上、下往複運動，使柱塞端部斜錐麵與(yu) 閥座錐麵完成閥門的開啟與(yu) 關(guan) 閉功能。 在閥門中柱塞與(yu) 密封環間采用過盈配合，通過調節中法蘭(lan) 螺栓預緊力，使密封環壓縮所產(chan) 生的側(ce) 向力與(yu) 閥體(ti) 中孔麵柱塞外圓密封，從(cong) 而保證了閥門的密封性。杜絕了內(nei) 泄漏。 由於(yu) 密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠、經久耐用，從(cong) 而提高了閥門的使用壽命。 本閥門結合柱塞閥的無泄漏優(you) 點和截止閥啟閉快的特點，成為(wei) 一種結構新穎、用途廣泛的新產(chan) 品。其優(you) 越性遠勝於(yu) 普通截止閥。

三、產(chan) 品特點：
1、開關(guan) 柱塞閥時，柱塞在密封圈中緩慢移動，接觸麵幾乎不磨損。
2、密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。
3、在閥門中柱塞與(yu) 密封環間采用過盈配合，從(cong) 而保證了閥門的密封性，杜絕了內(nei) 外泄漏。
4、關(guan) 閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內(nei) ，保持與(yu) 外界隔離，不致發生泄漏。

四、UJ941H的運用範：
1.閥門設計、製造按：GBl2235《法蘭(lan) 連接鋼截止閥升降式止回閥》的規定。
2.閥門的結構長度按：GBl2221《法蘭(lan) 連接金屬閥門長度》係列尺寸。API閥心結構長度按ANSI 16110-86有關(guan) 尺寸選用。
3.閥門連接法蘭(lan) 尺寸按：HGJl44-76-91《鋼製管法蘭(lan) 、墊片、緊固件》及HG標準中的尺寸選用。
4.閥門檢查和試驗按：GB/T13927《閥門的實驗和檢驗》及API 598《閥門的實驗和檢驗》要求。

五、安裝和維修 ：
1.本公司生產(chan) 的電動柱塞閥出廠前均進行過嚴(yan) 格試壓、驗收。使用時隻需將外表及孔腔清洗幹淨，不必拆洗和更換。
2.本閥門可在任意位置安裝，介質流動方向見閥體(ti) 上箭頭所示。
3.經過一段時間的使用，密封環如有磨損有滲漏必須先將閥門關(guan) 閉後，再將中法蘭(lan) 螺栓均勻略加旋緊以至下滲漏即可，
4.不宜盲目將螺栓擰得太緊。同時更換時應防止柱塞和新裝密封環表麵裂痕和碰傷(shang) 。

六、主要外形及連接尺寸：

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【 電動柱塞截止閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
