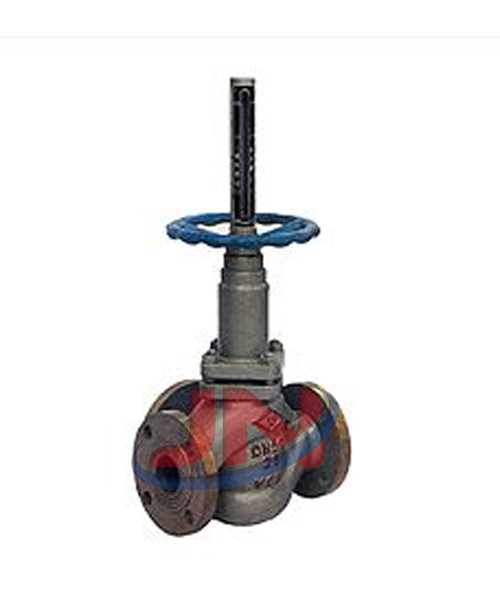

雙柱三通柱塞閥

一、簡介：
  雙柱三通柱塞閥在石油、化工、化肥、冶金、製藥等生產(chan) 環節需要將流體(ti) 從(cong) 一條管線快速切換到另一條管線，或者將一條管線的流體(ti) 同時分配給另外兩(liang) 麵三刀條管線，以滿足工藝流程的要求。對此采用三通柱塞閥即可以實現閥體(ti) 、閥蓋和閘板（閥瓣）是閥門主要零件之一，直接承受介質壓力，所用材料必須符合“閥門的壓力與(yu) 溫度等級”的規定。需要將流體(ti) 從(cong) 一條管線快速切換到另一條管線，或者將一條管線的流體(ti) 同時分配給另外兩(liang) 麵三條管線，以滿足工藝流程的要求。活塞閥結構簡單科學、安全可靠，啟閉特別輕鬆靈活，操作省力，與(yu) 柱塞閥相比具有啟閉輕、快等優(you) 點。活塞環根據不同的適用介質選用材料，能全麵提高它的適用範圍，耐高溫、耐磨、耐腐、回彈性能強等，經長時間適用，活塞環如有磨損維護時可調壓增大原始狀態。廣泛使用於(yu) 石油、化工、化肥、冶金、製藥等生產(chan) 環節。

二、結構特點：
  U43SM主要由閥體(ti) 、閥蓋、為(wei) 碳素鋼鑄造而成。閥體(ti) 密封圈從(cong) 閥體(ti) 中腔裝入安裝在閥體(ti) 內(nei) ，上邊由上密封圈和下密封圈及隔離環、外密封圈；下邊由隔離環、外密封圈、上密封圈和下密封圈被閥蓋、雙頭螺柱、碟形彈簧墊圈、六角螺母壓緊，與(yu) 雙柱塞保持密封。碟形彈簧墊圈可以防止密封圈、隔離環受熱變形而引起的鬆動。閥體(ti) 的柱塞由上下兩(liang) 段組成與(yu) 密封一樣有閥體(ti) 中腔裝入，分別與(yu) 兩(liang) 內(nei) 密封圈密封；柱塞與(yu) 下閥杆的連接靠對開環、上密封座旋入柱塞的螺紋中實現，然後由鎖緊墊圈鎖緊。閥體(ti) 內(nei) 鑲入密封座套，即可與(yu) 閥杆的錐形密封麵密封，又可做為(wei) 下密封環的鑲入座。上密封圈鑲入在閥蓋內(nei) 孔隔離環之間，在隔離環和閥杆之間裝入填料，閥杆的密封靠填料，填料用柔性石墨纖維編織而成；填料下設填料墊，用閥蓋壓緊密封。閥杆螺母安裝在閥蓋的上部，在閥杆螺母的台肩處上下各裝一個(ge) 推力軸承，使操作省力。手輪安裝在閥杆螺母上，用螺母壓緊，這樣旋轉手輪就可以開啟或關(guan) 閉柱塞閥。

三、工作原理：
  U43SM的開啟和關(guan) 閉靠柱塞，當柱塞的上部分被提升到隔離環中間通孔的上平麵時，下部柱塞仍在柱塞下部隔離環內(nei) ，此時柱塞閥半開啟，進口介質便通過上下隔離環中間流入或流出，流體(ti) 有一條管線流動，另一條管線仍然關(guan) 閉。當柱塞閥下部柱塞提升到下部隔離環上麵時，此時柱塞閥全開啟介質將同時從(cong) 另一條管線流動；當柱塞下降，上部柱塞降到隔離環中間通孔的上平麵時，流體(ti) 有一條管線關(guan) 閉。直到下部柱塞降到下部隔離環下，此時下部柱塞起限位作用，柱塞閥便關(guan) 閉，阻止介質流動

四、主要連接尺寸：
