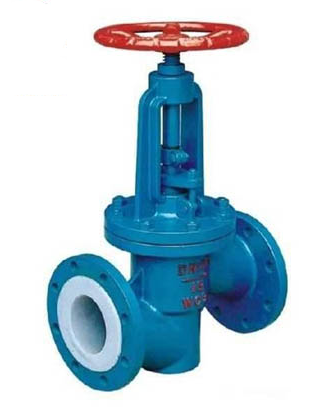

襯四氟截止閥

襯四氟截止閥屬於強製密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強製密封麵不泄漏。
更新時間：2018/11/22

型號：J41F4-16C
類別：襯氟閥門
價格：700
產地：溫州

一、簡介：
　襯四氟截止閥屬於(yu) 強製密封式閥門，所以在閥門關(guan) 閉時，必須向閥瓣施加壓力，以強製密封麵不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥杆和填料的磨擦力與(yu) 由介質的壓力所產(chan) 生的推力，關(guan) 閥門的力比開閥門的力大，所以閥杆的直徑要大，否則會(hui) 發生閥杆頂彎的故障。近年來，從(cong) 自密封的閥門出現後，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關(guan) 閥門的力小，而開閥門的力大，閥杆的直徑可以相應地減少，同時，在介質作用下，這種形式的閥門也較嚴(yan) 密。

二、優(you) 點：
1.結構簡單，製造和維修比較方便。
2.工作行程小，啟閉時間短。
3.密封性好，密封麵間磨擦力小，壽命較長。

三、性能規範：

襯裏、閥座	適用溫度（℃）	適用介質
PTFE（F4）	≤180	除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質
PCTFE（F3）	≤120
FEP（F46）	≤150
PFA（可熔性F4）	≤180
PVDF（F2）	≤100
RPTFE（RF4）	≤180

四、主要零部件材料：

序號	零件名稱	灰鑄鐵	鑄鋼	不鏽鋼		超低碳不鏽鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體(ti) 、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣、閥杆	35	1Cr13	1Cr18NI9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	活節螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
4	襯裏層/閥座	襯硬橡膠（NR）FEP（F46）　PCTFE（F3）PFA（可溶性聚四氟乙烯）
5	填料	PTFE（F4）　PTFE（F4）
6	填料壓蓋	WCB	WCB	CF8	CF8M	CF3	CF3M
7	閥杆螺母	ZCuAl10Fe3　ZCuAl10Fe3
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
9	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	手輪	HT200	HT200	WCC	WCC	WCC	WCC

五、主要外形及連接尺寸：

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(Kg)
DN (mm)	NPS (inch)	PN 1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	100	235	260	6.5
20	3/4	150	105	75	55	2	16	4-φ14	100	240	265	7
25	1	160	115	85	65	2	16	4-φ14	120	245	270	7.87
32	11/4	180	135	100	78	2	18	4-φ18	140	255	285	11
40	11/2	200	145	110	85	3	18	4-φ18	140	285	315	13
50	2	230	160	125	100	3	20	4-φ18	160	295	330	15
65	21/2	290	180	145	120	3	20	4-φ18	180	350	395	23
80	3	310	195	160	135	3	22	4-φ18	240	395	445	38
100	4	350	215	180	155	3	22	8-φ18	240	450	490	42
125	5	400	245	210	185	3	24	8-φ18	280	525	555	55
150	6	480	280	240	210	3	24	8-φ23	320	605	645	77
200	8	495	335	295	265	3	26	8-φ23	360	645	765	135
250	10	622	390	350	320	3	28	12-φ23	400	685	805	220
300	12	698	440	400	368	4	28	12-φ23	400	710	814	277
350	14	787	500	460	428	4	30	16-φ23	450	750	855	320

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【襯四氟截止閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
