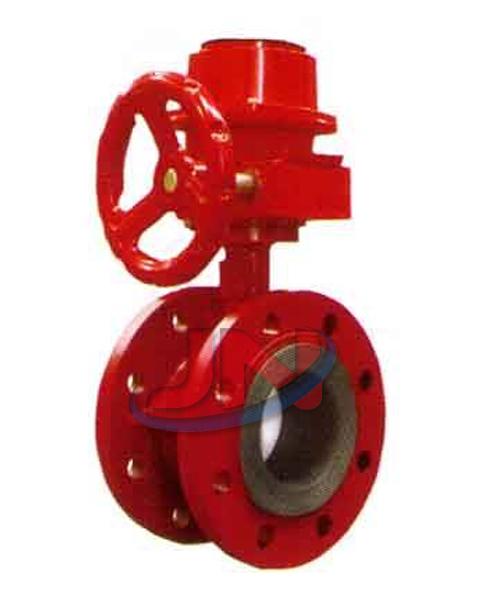

信號蝶閥

一、特點：
  信號蝶閥引進國外先進技術而自行開發的中線型蝶閥，當閥門被誤關(guan) 閉25%（全開度的1/4）時，電信號裝置便輸出被誤關(guan) 閉的信號到消防控製中心。XD371X信號蝶閥是消防自動噴水滅火係統的最佳配套產(chan) 品。XD371X信號蝶閥的電信號裝置設計於(yu) 蝸杆、蝸輪驅動裝置的頂部，並與(yu) 閥杆直聯傳(chuan) 動，在精密全封閉的機電裝置內(nei) ，沒有閥門開啟度機械指示器和進口電氣元件及防鏽機件。輸出信號長期穩定可靠。是消防工程中ZS係列自動噴水來滅火係統的控製閥，是一種蝸輪傳(chuan) 動對夾帶有啟閉信號裝置的蝶閥，具有顯示滅水裝置水源啟閉功能，該閥具有密封性能好、開閉靈活、啟閉顯示位置準確、可靠、防潮等特點。

二、產(chan) 品優(you) 點：
1、小型輕便，容易拆裝及維修，並可以任意位置安裝。
2、結構簡單、緊湊、90°旋轉啟閉迅速。
3、操作扭矩小，省力輕巧。
4、達到完全密封，氣體(ti) 試驗泄漏為(wei) 零。
5、選擇不同零部件材質，可適用多種介質。
6、流量特性趨於(yu) 直線，調節性能好。
7、啟閉試驗次數多達萬(wan) 次，使用壽命長。

三、性能參數：

四、主要外形及連接尺寸：

五、工作原理：
1、信號蝶閥由蝸輪蝸杆傳(chuan) 動裝置驅動轉軸及蝶板旋轉實現啟閉和控製流量。
2、旋轉蝸輪蝸杆傳(chuan) 動裝置手輪，使蝶板達到啟閉及調節流量的目的，手輪順時針方向旋轉為(wei) 閥門關(guan) 閉。
3、蝸蝸杆傳(chuan) 動裝置箱體(ti) 內(nei) 設置微動開關(guan) 有兩(liang) 種形式:
a、在傳(chuan) 動裝置箱體(ti) 內(nei) 設有開向、關(guan) 向兩(liang) 個(ge) 微動開關(guan) ，分別在閥門全開和關(guan) 閉時動作，接通控製室"閥開""閥關(guan) "指示燈源，使之準確顯示閥門開關(guan) 狀態。
b、在傳(chuan) 動裝置箱體(ti) 內(nei) 設關(guan) 向微動開關(guan) (蝶板全關(guan) 位置為(wei) 0°)，當蝶板由0°~40°位置時微動開關(guan) 支作，輸出閥門關(guan) 閉信號，40°~90°位置時另一對常閉可輸出閥門打開信號。可調整壓觸微動開關(guan) 的凸輪，顯示蝶板所處的不同位置。

六、

使用方法：
蝸輪傳(chuan) 動裝置使用調整及接線方法
1、打開電器開關(guan) 箱罩，根據電器控製要求把電纜的芯線接到相應的端子，並密封好電纜進口，同時把電纜固定，以防止外力牽動時損壞電纜接線。
2、當閥門在"全關(guan) "位置時，順時針轉動下麵的關(guan) 向凸輪，是凸輪剛好觸動微動開關(guan) (可以聽到哢噠聲)，然後旋緊凸輪上的螺釘固定凸輪。
3、當閥門在"全開"位置時，逆時針轉動上麵的開向凸輪，用與(yu) 上述相同的方法調整好開向凸輪。
4、調整限位螺釘，當閥門在"全關(guan) "或"全開"位置時，不應使限位螺釘剛好頂在蝸輪的限位平麵，而應留有一定的間隙，然後旋緊限位螺釘上的鎖緊螺母。
5、蓋上電器開關(guan) 箱罩，當閥門在"全關(guan) "位置時，使開度指示器的指針指向刻度盤上的"0"刻度，並旋緊螺釘固定指針。

七、注意事項：
1、本蝶閥可以安裝在空間任意位置管路上。
2、蝶閥的安裝位置應保證使用、維修和更換的方便。
3、本蝶閥安裝時可以不考慮管路介質流動的方向，即允許雙向流動。
4、蝶閥安裝前應存放在室內(nei) 幹燥處，閥板微開4°~5°。
5、蝶閥安裝前應進行以下工作:
a、仔細核對使用情況是否與(yu) 本蝶閥性能規範相符合。
b、清潔內(nei) 腔和密封麵，不允許有汙物附著，未清潔前勿啟閉蝶板。
c、檢查傳(chuan) 動裝置是否與(yu) 蝶閥上法蘭(lan) 連接可靠。
6、蝶閥在管路夾緊時，注意連接力是否均勻可靠。
7、蝶閥安裝後，進行管路強度試壓時，閥板必須處於(yu) 開啟位置
8、蝶閥安裝後，應定期檢查，其檢查的主要項目如下:
a、蝶閥閥座及O型密封圈是否損傷(shang) 。
b、閥板密封麵的密封性能。
c、蝶閥檢修裝配後，啟閉旋轉時不得有卡阻現象。
d、蝶閥檢修裝配後，應按要求進行密封性能試驗。
f、每次檢修後，應將情況詳細記錄以備查考。
