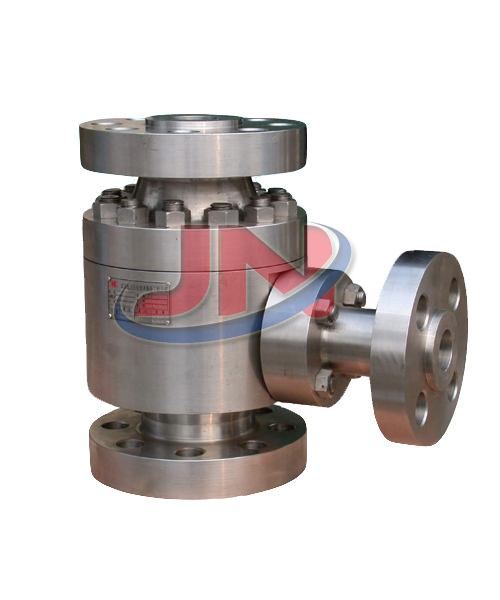

自動再循環閥

一、簡介:
  自動再循環泵保護閥是一種泵保護裝置.它自動對離心泵（尤其輸送熱水介質）在低負荷運行時泵體(ti) 內(nei) 可能出現的部分氣蝕損害和不穩定進行保護.一旦泵流量低於(yu) 預設流量,旁路完全打開以確保泵所需zui小流量.即使主路全關(guan) 閉,即主路流量為(wei) 零,zui小流量也可以通過旁路進行自動循環.壓力通過旁路中的集成多級節流減壓閥降壓。
    ZDT自動再循環閥有較大口徑的旁路,此閥用於(yu) 較大的旁路流量，壓差zui大至4MPa.

二、工作原理:
根據感應到的主路流量不同,的主閥瓣止回錐將自動移動到某一個(ge) 位置上.同時主閥瓣帶動旁路閥閥杆,將主閥瓣動作傳(chuan) 遞至旁路,通過控製旁路閥閥瓣的位置,改變旁路的節流麵積,從(cong) 而控製旁路的流量.當主閥瓣回至閥座關(guan) 閉狀態時,所有流量通過旁路回流.當主閥瓣上升至頂端位置時,旁路則完全關(guan) 閉,所有泵的流量流向工節係統.
該閥集四種功能於(yu) 一體(ti) :
1、流量感知:的主閥瓣能自動感知工藝係統中的主流量,從(cong) 而根據此流量來確定主閥瓣和旁路閥瓣的位置.
2、再循環控製:可以將泵正常運行所需要的zui小流量通過旁路吸入到存儲(chu) 裝置中,調節水泵H-Q特性,實現再循環.
3、旁路多級減壓:旁路控製係統能低噪音小磨損的把回流介質從(cong) 泵出口的高壓減至適宜回流存儲(chu) 裝置中的低壓.
4、止回:還具有止回閥的作用,防止液體(ti) 回流到泵體(ti) 中.ZDT旁路止回為(wei) 可選功能.

三、特點：
  ◇結構簡單、運行可靠穩定,隻有少量運動部件.
  ◇容易安裝、可垂直或水平的安裝在泵的壓力出口處.
  ◇旁路流量大,zui大至主流量60%,KV值可調整.
  ◇旁路zui大工作壓差至4MPa（可以選擇旁路止回功能）.
  ◇可適用水、油、甲醇等其他液體(ti) 介質，工作溫度從(cong) -196℃～+300℃.

四、零件材料：

五、性能參數：

六、連接尺寸：

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【自動再循環閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
