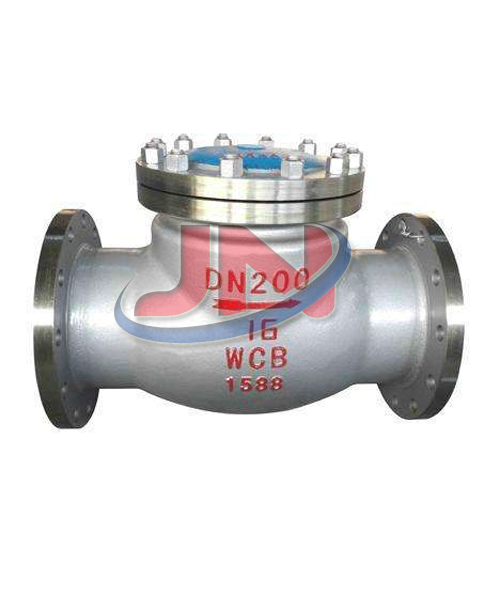

旋啟式止回閥

旋啟式止回閥係列產品可做到PN420的壓力，DN1200以上的口徑，根據殼體和密封材料不一樣，可以使用任何工作介質和和任何工作溫度範圍，適用於水、蒸汽、氣體、腐蝕性介質、食品、油品、藥品等。
更新時間：2018/11/20

型號：H44H
類別：旋啟式止回閥
價格：700
產地：溫州

一、標準規範：
設計製造： GB12236
結構長度： GB12221
連接法蘭(lan) ： JB/T79-1994
試驗與(yu) 檢驗： JB/T9092-1999

二、特點：
1、閥瓣關(guan) 閉快速，水錘壓力小。
2、水平或垂直管道均可使用，安裝方便。
3、流道通暢、流體(ti) 阻力小。
4、動作靈敏、密封性能好。
5、閥瓣行程短、關(guan) 閥衝(chong) 擊力小。
6、整體(ti) 結構、簡單緊湊、造型美觀。
7、使用壽命長、可靠性高。

三、性能規範：

試驗壓力	公稱壓力（ MPa ）
試驗壓力	1.6	2.5	4.0	6.4	10.0
殼體(ti) 試驗	2.4	3.8	6.0	9.6	15.0
密封試驗	1.8	2.8	4.4	7.1	11.0
閥體(ti) 材料	WCB（C）	CF8（P）	CF 8M （R）	WC6	WC9
工作溫度	≤ 425	≤ 100	≤ 100	≤ 550	≤ 550
適用介質	水、蒸汽、油品	硝酸類	醋酸類	水、蒸汽	水、蒸汽

四、結構簡圖：

旋啟式止回閥結構示意圖

五、外形尺寸：

公稱通徑	PN1.6/2.5MPa			PN4.0MPa			PN6.4/10.0MPa
	L		H	L		H	L	H
	係列 1	係列 2	H	係列 1	係列 2	H	L	H
DN40	200	200	130	200	200	130	260	160
DN50	230	230	135	230	230	135	300	170
DN65	290	290	145	290	290	145	340	180
DN80	310	310	175	310	310	175	380	245
DN100	350	350	200	350	350	200	430	290
DN125	400	400	255	400	400	255	500	320
DN150	480	480	320	480	480	320	550	360
DN200	495	550	380	533	550	380	650	430
DN250	622	650	440	622	650	440	775	505
DN300	698	750	480	711	750	520	900	555
DN350	787	850	530	838	850	540	1025	595
DN400	864	950	560	864	950	590	1150	680
DN450	978	1050	620	978	1050	650	1275	780
DN500	978	1150	655	978	1150	720	1400	970

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【旋啟式止回閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
