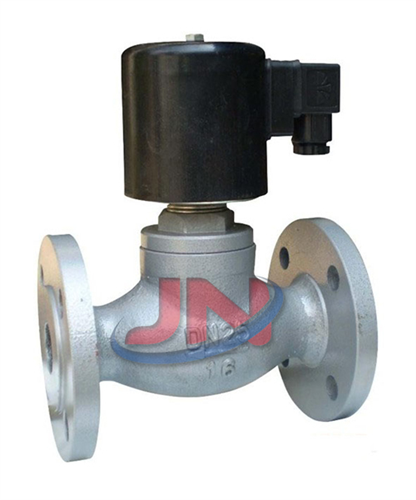

蒸汽電磁閥

一、用途：
   ZQDF蒸汽電磁閥是工業(ye) 過程自動化控製係統用的執行器，它在接受電控信號後能自動開啟或關(guan) 閉閥門，實現對管道中流體(ti) 介質的通斷或流量調節控製從(cong) 而對次同中的溫度、流量、壓力等參數進行自動調節或遠程控製。ZQDF係列主要用於(yu) 空氣、蒸汽、煤氣等氣體(ti) 介質的控製；ZQDF-Y係列電磁閥主要用於(yu) 自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體(ti) 介質，同時也用於(yu) 粘度小於(yu) 4°E的油類。

二、產(chan) 品特點：
1、 耐腐：主要部件閥塞，閥體(ti) 等采用不鏽鋼和鑄鋼製成，防腐性能良好。
2、耐熱：電磁、密封部分全部采用特種耐高溫電工材料和密封材料，並采用了有效的隔熱措施。
3、耐磨：選材合理，閥塞與(yu) 閥體(ti) 間巧妙地利用流體(ti) 的潤滑作用，減少磨損。
4、 耐冷凝：蒸汽管道的冷北水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。

三、ZQDF蒸汽電磁閥結構原理：
  電磁閥為(wei) 分步動作直接先導式電磁閥，可根據斷電時所處開、關(guan) 狀態的不同，可分為(wei) 常閉式電磁閥和常開式電磁閥。常閉電磁閥，線圈通電後，銜鐵在電磁力作用下先帶動副閥閥塞提起，主閥閥杯上的流體(ti) 經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，銜鐵帶動主閥閥杯，並利用壓差而使主閥閥杯開啟，介質流通。線圈斷電後，電磁力消失，銜鐵因自重下落複位。同時依靠介質壓力，主副閥得以緊密關(guan) 閉。常開電磁閥，線圈通電後由於(yu) 吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關(guan) 閉，主閥閥杯內(nei) 壓力上升，當壓力升到一定值時，主閥閥杯的上下壓差一樣，由於(yu) 電磁力作用，動鐵芯失去主閥閥杯下，壓緊主閥閥座，閥門關(guan) 閉。線圈斷電時，電磁吸力為(wei) 零，副閥閥塞和支鐵芯由於(yu) 彈簧作用向上提起，副閥打開，主閥閥杯上的流體(ti) 經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，利用壓差把主閥閥杯推起，主閥打開，介質流通。

四、技術參數：

五、外形尺寸：

六、安裝須知：
 1、安裝時電磁閥線圈向上，並保持垂直位置，電磁閥上箭頭或標記應與(yu) 管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內(nei) 件表麵上的汙物及過濾器，需定期清潔幹淨。
3、在電磁閥發生故障時，為(wei) 了及時隔離電磁閥，並保證係統正常運行，最好安裝旁路裝置（如圖一）。
4、在管路係統中，安裝在支路上的電磁閥通徑應小於(yu) 主管道閥門的通徑（如圖二）。
5、安裝電磁閥前，管道必須清洗幹淨。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉澱在閥內(nei) 而防礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產(chan) 品標牌，認真閱讀使用說明書(shu) ，判斷產(chan) 品是否符合使用條件。
10、電磁閥前後管道上需安裝壓力表，以便觀察管道壓力。

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【蒸汽電磁閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
