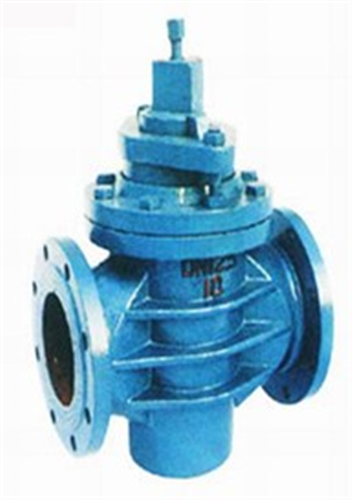

一、油密封旋塞閥簡介: 油密封旋塞閥適用於(yu) 公稱壓力PN10，工作溫度-29～100℃的城建、化工、冶金、石油、製藥、食品、飲料、環保行業(ye) 等各種工況的管路上，切斷或接通管路介質。油密封旋塞閥(X47W)的啟閉件是一個(ge) 有孔的圓柱體(ti) ，圓柱體(ti) 與(yu) 閥杆繞垂直於(yu) 通道的軸線旋轉，從(cong) 而達到啟閉通道的目的。油密封旋塞閥主要供開啟和關(guan) 閉管道和設備介質之用。
二、油密封旋塞閥標準規範: 設計製造標準:GB/T 12240-2008、GB/T 22130-2008 結構長度標準:GB/T 12221-2005
三、油密封旋塞閥特點： ①美標壓力平衡式倒裝油密封旋塞閥產(chan) 品結構合理、密封可靠、性能優(you) 良、造型美觀； ②美標油密封旋塞閥倒裝壓力平衡的結構，開關(guan) 動作輕； ③閥體(ti) 和密封麵間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能； ④零件材質及法蘭(lan) 尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
四、油密封旋塞閥 主要性能參數：
公稱壓力 PN （ MPa ）
試驗壓力 PN （ MPa ）
工作壓力 PN （ MPa ）
適用介質
工作溫度 （ ℃ ）
殼體(ti)
密封
1.0
1.5
1.1
煤氣、油品
≤100
五、 油密封旋塞閥 主要零件材料：
零件名稱
閥體(ti) 、塞子
填料
墊片
材料
灰鑄鐵
橡膠石棉盤根
六、 油密封旋塞閥 主要外形尺寸：
公稱通徑 DN （ mm ）
尺寸（ mm ）
L
D
D1
D2
□S
z-φd
H1
50
170
160
125
100
32
4?φ18
315
65
220
180
145
120
36
4? φ18
360
80
250
195
135
46
455
300
215
155
8?φ18
500
350
245
210
185
55
510
150
400
280
240
60
8?φ23
605
200
450
335
295
265
760
530
390
320
85
12?φ23
800
580
440
368
820
訂貨須知： 1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。 3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。 4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。
驗貨（卸貨）須知： 1、仔細對照與(yu) 訂購時的產(chan) 品【油密封旋塞閥】是否一樣，及包裝箱有沒有破損等。 2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
