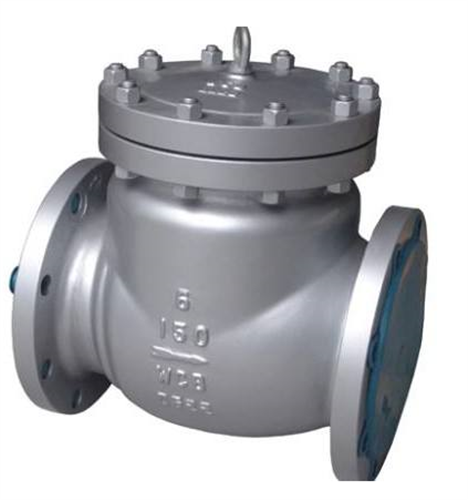

低溫止回閥

低溫止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用於低流速和流動不常變化的大口徑場合，但不宜用於脈動流，其密封性能不及升降式。蝶式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力衝擊。　
更新時間：2018/9/21

型號：DH44H
類別：旋啟式止回閥
價格：860
產地：溫州

一、簡介：
1、低溫止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內(nei) 通道成流線形，流動阻力比升蝶式止回閥小，適用於(yu) 低流速和流動不常變化的大口徑場合，但不宜用於(yu) 脈動流，其密封性能不及升降式。蝶式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為(wei) 了防止介質停止流動或倒流時，減弱水力衝(chong) 擊。　　

2、DH44H低溫旋啟式瓣沿著閥體(ti) 垂直中心線滑動的止回閥，內(nei) 螺紋止回閥隻能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。蝶式止回閥的閥體(ti) 形狀與(yu) 截止閥一樣（可與(yu) 截止閥通用），因此它的流體(ti) 阻力係數較大。其結構與(yu) 截止閥相似，閥體(ti) 和閥瓣與(yu) 截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內(nei) 自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與(yu) 閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與(yu) 閥座通道方向相同，其流動阻力較直通式小。　　

3、DH44H低溫旋啟式：閥瓣圍繞閥座內(nei) 的銷軸旋轉的止回閥。碟式止回閥結構簡單，隻能安裝在水平管道上，密封性較好。　　

4、DH44H低溫旋啟式：閥瓣沿著閥體(ti) 中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體(ti) 積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體(ti) 阻力係數比旋啟式止回閥略大。　　
5、DH44H低溫旋啟式：這種閥門是做為(wei) 鍋爐給水和蒸汽切斷用閥，它具有升降式止回閥和截止閥或角閥的綜合機能。　　此外，還有—些不適用於(yu) 泵出口安裝的止回閥，如底閥、彈簧式，Y型等止回閥。

二、DH44H低溫旋啟式止回閥外形尺寸表：

公稱通徑		尺寸
mm	in	L	D	D1	D2	b	f	n-Φd	H
DH44Y-150Lb
50	2	203	152	120.5	92	16	1.6	4-19	180
80	3	241	192	152.5	127	19	1.6	4-19	190
100	4	297	229	190.5	157	24	1.6	8-19	203
125	5	330	254	216	186	24	1.6	8-22	229
150	6	356	279	241.5	216	26	1.6	8-22	257
200	8	495	342	298.5	270	29	1.6	8-22	292
250	10	622	406	362	324	31	1.6	12-25	355
300	12	698	483	432	381	32	1.6	12-25	396
DH44Y-300Lb
50	2	267	165	127	92	23	1.6	8-19	178
80	3	318	210	168.5	127	29	1.6	8-22	216
100	4	356	254	200	157	32	1.6	8-22	241
125	5	400	279	235	186	35	1.6	8-22	267
150	6	444	318	270	216	37	1.6	12-22	305
200	8	533	381	330	270	42	1.6	12-25	368
250	10	622	445	387	324	48	1.6	16-29	394
300	12	711	521	451	381	51	1.6	16-32	445
DH44Y-600Lb
50	2	295	165	127	92	33	6.4	8-19	203
80	3	359	210	168	127	36	6.4	8-22	235
100	4	435	273	216	157	45	6.4	8-25	286
125	5	511	330	266.5	186	52	6.4	8-29	292
150	6	562	356	292	216	55	6.4	12-29	330
200	8	664	419	349	270	63	6.4	12-32	381
250	10	791	510	432	324	71	6.4	16-35	457
300	12	842	559	489	381	74	6.4	20-35	584

三、DH44H低溫旋啟式止回閥技術參數：
（1）連接形式：對夾、螺紋、法蘭(lan) 、焊接等
（2）傳(chuan) 動方式：屬自動閥類
（3）口徑從(cong) DN6-DN1200；壓力從(cong) 1.0MPA-16MPA；溫度-40℃-570℃
（4）材質有：碳鋼、不鏽鋼、球墨鑄鐵、灰鑄鐵及其他特殊鋼；
作用：主要用於(yu) 防止管路中的流體(ti) 介質倒流
適用介質：水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等（一般適用於(yu) 清淨介質，不宜用於(yu) 含有固體(ti) 顆粒和粘度較大的介質。）
應用：化工、石化、石油、造紙、采礦、電力、液化氣、食品、製藥、給排水、市政、機械設備配套、電子工業(ye) ，城建等領域。
簡介：啟閉件靠介質流動和力量自行開啟或關(guan) 閉，以防止介質倒流的閥門叫止回閥。止回閥屬於(yu) 自動閥類，主要用於(yu) 介質單向流動的管道上，隻允許介質向一個(ge) 方向流動，以防止發生事故。
介質倒流：①密封麵破壞；②夾入雜質。修複密封麵和清洗雜質，就能防止倒流。

四、DH44H低溫旋啟式止回閥安裝注意事項：
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管係產(chan) 生的壓力的影響；
2、安裝時注意介質流動的方向應與(yu) 閥體(ti) 所票箭頭方向一致；
3、旋啟式止回閥應安裝在垂直管道上同時也可安裝於(yu) 水平管道；
4、升降式止回閥應安裝在水平管道上。

五、DH44H低溫旋啟式止回閥用途：
1、低溫止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內(nei) 通道成流線形，流動阻力比升蝶式止回閥小，適用於(yu) 低流速和流動不常變化的大口徑場合，但不宜用於(yu) 脈動流，其密封性能不及升降式。蝶式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為(wei) 了防止介質停止流動或倒流時，減弱水力衝(chong) 擊。
2、低溫止回閥瓣沿著閥體(ti) 垂直中心線滑動的止回閥，內(nei) 螺紋止回閥隻能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。蝶式止回閥的閥體(ti) 形狀與(yu) 截止閥一樣（可與(yu) 截止閥通用），因此它的流體(ti) 阻力係數較大。其結構與(yu) 截止閥相似，閥體(ti) 和閥瓣與(yu) 截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內(nei) 自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與(yu) 閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與(yu) 閥座通道方向相同，其流動阻力較直通式小。
3、低溫止回閥：閥瓣圍繞閥座內(nei) 的銷軸旋轉的止回閥。碟式止回閥結構簡單，隻能安裝在水平管道上，密封性較好。
4、低溫止回閥：閥瓣沿著閥體(ti) 中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體(ti) 積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體(ti) 阻力係數比旋啟式止回閥略大。

六、DH44H低溫旋啟式止回閥選用標準：
1、為(wei) 了防止介質逆流，在設備、裝置和管道上都應安裝止回閥；
2、止回閥一般適用於(yu) 清淨介質，不宜用於(yu) 含有固體(ti) 顆粒和粘度較大的介質；
3、一般在公稱通徑50mm 的水平管道上都應選用立式升降止回閥；
4、直通式升降止回閥在水平管道和垂直管道上都可安裝；
5、對於(yu) 水泵進口管路，宜選用底閥，底閥一般隻安裝在泵進口的垂直管道上，並且介質自下而上流動；
6、升降式較旋啟式密封性好，流體(ti) 阻力大，臥式宜裝在水平管道上，立式裝在垂直管道上；
7、旋啟式止回閥的安裝位置不受限製，它可裝在水平、垂直或傾(qing) 斜的管線上，如裝在垂直管道上，介質流向要由下而上。
8、旋啟式止回閥不宜製成小口徑閥門、可以做成很高的工作壓力，PN 可以達到42MPa，，而且 DN 也可以做到很大，最大可以達到 2000mm 以上。
