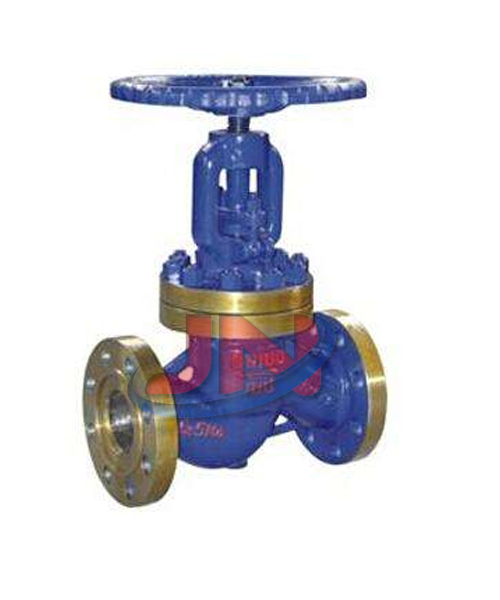

鉻鉬鋼截止閥

鉻鉬鋼截止閥隻適用於全開和全關，不允許作調節和節流。全關時手輪按順時針方向旋轉；可以安裝在管道的任何位置上，介質從下往上流；不鏽鋼截止閥適用於各類腐蝕性介質的管道上，有良好的防腐性和足夠的強度；合金鋼截止閥適用於耐高溫的蒸汽、油品管道上，具有耐高溫特點。
更新時間：2018/11/14

型號：J41Y-16I
類別：截止閥
價格：700
產地：溫州

一、簡介:
鉻鉬鋼截止閥的啟閉件是塞形的閥瓣，密封麵呈平麵或錐麵，閥瓣沿流體(ti) 的中心線作直線運動。閥杆的運動形式，有升降杆式（閥杆升降，手輪不升降），也有升降旋轉杆式（手輪與(yu) 閥杆一起旋轉升降，螺母設在閥體(ti) 上）。截止閥隻適用於(yu) 全開和全關(guan) ，不允許作調節和節流。全關(guan) 時手輪按順時針方向旋轉；可以安裝在管道的任何位置上，介質從(cong) 下往上流；不鏽鋼截止閥適用於(yu) 各類腐蝕性介質的管道上，有良好的防腐性和足夠的強度；合金鋼截止閥適用於(yu) 耐高溫的蒸汽、油品管道上，具有耐高溫特點。

二、主要參數：
產(chan) 品名稱：鉻鉬鋼截止閥
產(chan) 品型號：J41Y-16I
產(chan) 品口徑：DN10-DN500
產(chan) 品壓力：1.6-16.0MPa
產(chan) 品材質：鑄鋼、不鏽鋼等

三、特點：
1、高溫、高壓介質的管路或裝置上宜選用截止閥。如火電廠、核電站，石油化工係統的高溫、高壓管路上。
2、管路上對流阻要求不嚴(yan) 的管路上。即對壓力損失考慮不大的地方。
3、小型閥門可選用針閥、儀(yi) 表閥、取樣閥、壓力計閥等。
4、有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通經≤50mm 的管路上，宜選用。
5、合成工業(ye) 生產(chan) 中的小化肥和大化肥宜選用公稱壓力PN160 公稱壓力16MPa 或PN320 公稱壓力32MPa 的高壓角式截止閥或高壓角式節流閥。
6、氧化鋁拜耳法生產(chan) 中的脫矽車間、易結焦的管路上，易選用閥體(ti) 分開式、閥座可去處的、硬質合金密封副的直流式截止閥或直流式節流閥。

四、使用範圍：

產(chan) 品類型Product classification	適用介質Suitable medium	適用溫度（℃）Suitable temperature
J41（H.Y）-C型 J941（H.Y）-C型	水、蒸汽、油品Water,steam,oilgoods	≤425℃ ≤450℃
J41Y-I型 J941Y-I型	水、蒸汽、油品Water,steam,oilgoods	≤550℃

五、鉻鉬鋼截止閥主要零件材料：

產(chan) 品類型Product classification	零件名稱Part name
產(chan) 品類型Product classification	閥體(ti) 、閥蓋Body bonnet	閥杆Valve stem	閥瓣Disc	密封麵Sealing face	閥杆螺母Yoke nut	填料Packing	緊固件Fastener	手輪Handwheel
J41（H.Y）-C型 J941（H.Y）-C型	25、WCB	鉻不鏽鋼Cr.Stainless steel	2Cr1325	H:不鏽鋼Y:鈷基硬質合金鋼H:Stainless steelY:Co-based carbide alloy steel	鋁青銅Albronze	柔性石墨Flexible graphite	優(you) 質碳鋼High-grade carbon steel	可鍛鑄鐵Forgeable cast-iron
J41Y-I型J941Y-I型	鉻鉬鋼 Cr.Mo steel	鉻鉬鋼Cr.Mo steel	合金鋼Alloy steel	鈷基硬質合金鋼C0-based carbide alloy steel	鋁青銅Albronze	柔性石墨Flexible graphite	合金鋼Alloy steel	可鍛鑄鐵Forgeable cast-iron

六、鉻鉬鋼截止閥主要尺寸和重量：

公稱通徑DNNominal diameter	主要外形尺寸和連接尺寸（mm）Main external and connecting dimensions									重量（kg）Weight
公稱通徑DNNominal diameter	L	D	D1	D2	b	f	z-d	H	D0	重量（kg）Weight
J41（H.Y.B）-16C J41Y-16I
10	130	90	60	40	14	2	4-14	198	120	4.7
15	130	95	65	45	16	2	4-14	218	120	5.2
20	150	105	75	55	16	2	4-14	258	140	7.1
25	160	115	85	65	16	2	4-14	275	160	7.4
32	180	135	100	78	18	2	4-18	280	180	8.5
40	200	145	110	85	18	3	4-18	330	200	12.5
50	230	160	125	100	18	3	4-18	350	240	20
65	290	180	145	12	18	3	4-18	400	280	25
80	310	195	160	135	20	3	8-18	355	280	35
100	350	215	180	155	22	3	8-18	415	320	50
125	400	245	210	185	24	3	8-18	460	360	75
150	480	280	240	210	24	3	8-23	510	400	100
200	600	335	295	265	26	3	12-23	710	400	210
250	650	405	355	320	30	3	12-23	786	450	446
300	750	460	410	375	30	3	12-23	925	500	648

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【鉻鉬鋼截止閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
