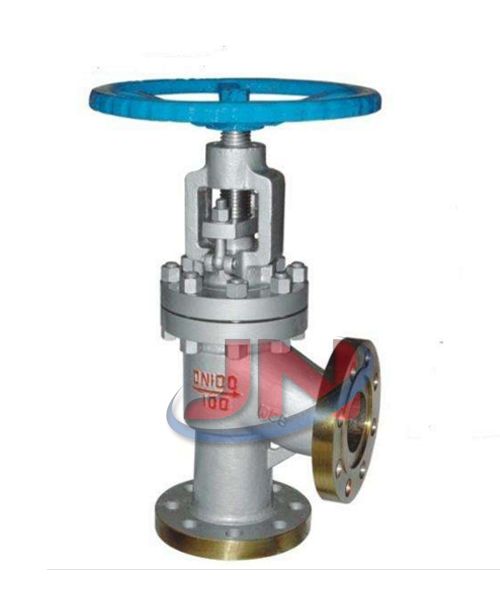

角式截止閥

角式截止閥是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用於調節流量，截止閥產品適用的壓力、溫度範圍很大，但一般用於中、小口徑的管道，適用於≤425℃的蒸汽、油品、水等介質。
更新時間：2018/9/8

型號：J44H
類別：角式截止閥
價格：660
產地：溫州

一、角式截止閥簡介：
角式截止閥是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用於(yu) 調節流量，截止閥產(chan) 品適用的壓力、溫度範圍很大，但一般用於(yu) 中、小口徑的管道，適用於(yu) ≤425℃的蒸汽、油品、水等介質。

二、角式截止閥性能與(yu) 規範：

公稱壓力	16	32	Mpa
殼體(ti) 試驗	24	48
密封試驗	17.6	35.2
氣密封試驗	0.5-0.7
適用介質	C	P	R
適用介質	水、油品、蒸汽	氮氫混合氣	堿液、液氨
適用溫度(℃)	≤200

三、角式截止閥連接與(yu) 外形尺寸：

型號	通徑 DN(mm)	主要連接尺寸							外形尺寸
型號	通徑 DN(mm)	L	D	D₁	M	D₂	b	Z-фd	L_O	H	H₁
J44H-320 L44H-320	3	60	70	42	M14×1.5	10	15	3-16	100	71	77
J44H-320 L44H-320	6	60	70	42	M14×1.5	10	15	3-16	150	80	94
J44Y-160 L44Y-160	10	90	95	60	M24×2	10	20	3-18	200	260	275
J44Y-160 L44Y-160	15	105	95	60	M24×2	16	20	3-18	200	268	288
J44Y-320 L44Y-320	10	90	95	60	M24×2	10	20	3-18	200	268	275
J44Y-320 L44Y-320	15	105	105	68	M33×2	17	20	3-18	200	268	288
J44Y-160 L44Y-160	25	120	102	68	M33×2	28	20	3-18	300	225	245
	32	135	115	80	M42×2	37	22	4-18	300	222	248
	40	165	165	115	M52×2	47	28	6-26	350	265	300
	50	190	165	115	M64×3	59	32	6-26	400	303	345
J44Y-320 L44Y-320	25	120	115	80	M42×2	35	22	4-18	300	225	245
	32	135	135	95	M48×2	41	25	4-22	300	222	248
	40	165	165	115	M64×3	58	32	6-26	350	265	300
	50	190	200	145	M80×3	70	40	6-29	400	303	345
J44H-160 L44H-160	65	215	200	145	M80×3	73	40	6-29	710	430	490
	80	260	225	170	M100×3	93	50	6-33	810	520	600
	100	290	260	195	M125×4	115	60	6-36	850	595	685
J44H-320 L44H-320	65	215	225	170	M100×3	90	50	6-33	710	430	490
	80	260	260	195	M125×4	112	60	6-36	810	520	600
	100	290	300	235	M155×4	130	75	8-39	850	595	285

訂貨須知：
1、訂貨前請認真了解本產(chan) 品—角式截止閥，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），電話。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【角式截止閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
