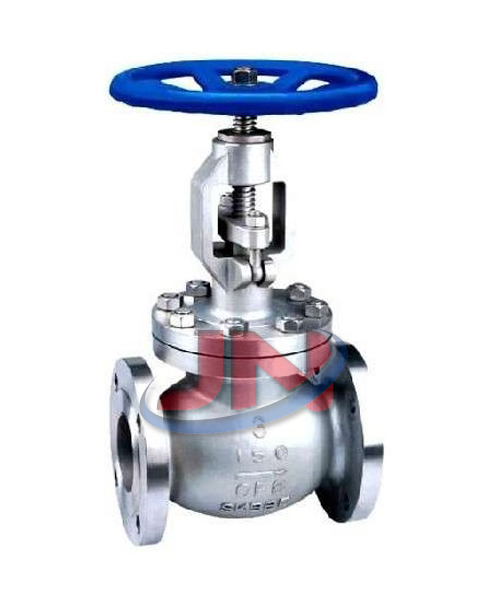

美標不鏽鋼截止閥

美標不鏽鋼法蘭連接的截止閥適用於公稱壓力150LB-2500LB，工作溫度-29550的石油、化工、製藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等.
更新時間：2018/9/8

型號：J41W
類別：谁知道哪些棋牌平台
價格：450
產地：溫州

一、簡介：
美標不鏽鋼截止閥適用於(yu) 公稱壓力150LB-2500LB，工作溫度-29550的石油、化工、製藥、化肥、電力行業(ye) 等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳(chuan) 動、電動、氣動等.其特點：產(chan) 品的設計製造符合美國國家標準ANS1B16.34,美國BS1873等國外先進標準要求。閥體(ti) 外形為(wei) 桶形或流線形造型美觀。流通形狀為(wei) 直通式。流體(ti) 阻力小。關(guan) 閉件（閘瓣）與(yu) 閥座密封麵采用錐麵密封，關(guan) 閉力小，耐衝(chong) 刷，密封可靠。閥座可為(wei) 更換式閥座，可任意組合與(yu) 關(guan) 閉密封麵材料的配對，以滿足工況的要求，延長使用壽命。大口徑、高壓力截止閥根據關(guan) 閉力的需要閥杆的傳(chuan) 動方式采用升降杆，並配有滾動軸承式采用撞擊式手輪以減輕關(guan) 閉力。主體(ti) 材料、內(nei) 件材料、填料、緊固件的材料可按用戶要求或實際工況條件合理組合。

二、外形及連接尺寸(150LB)：

公稱通徑NPS Norminal diameter		單位 Unit	L	D	C	G	T	n-Ф	W	H
in	mm	單位 Unit	L	D	C	G	T	n-Ф	W	H
1/2〞	15	mm	108	89	60.5	35	12	4-15	125	169
1/2〞	15	in	4.25	3.5	2.38	1.38	0.47	4-0.59	4.92	6.65
3/4〞	20	mm	117	98	70	43	12	4-15	125	180
3/4〞	20	in	4.61	3.86	2.76	1.69	0.47	4-0.59	4.92	7.08
1〞	25	mm	127	108	79.5	51	12	4-15	125	190
1〞	25	in	5	4.25	3.13	2	0.47	4-0.59	4.92	7.48
11/2〞	40	mm	165	127	98.5	73	14.3	4-16	180	347
11/2〞	40	in	6.5	5	3.88	2.88	0.56	4-0.62	7.09	13.66
2〞	50	mm	178	152	120.5	92	15.9	4-19	180	365
2〞	50	in	7	6	4.75	3.62	0.625	4-0.75	7.09	14
21/2〞	65	mm	190	178	139.5	105	17.5	4-19	240	381
21/2〞	65	in	7.5	7	5.50	4.12	0.69	4-0.75	9.45	15.00
3〞	80	mm	203	190	152.4	127	19.1	4-19	280	413
3〞	80	in	8	7.5	6	5	0.75	4-0.75	11.02	16.25
4〞	100	mm	229	229	190.5	157	23.9	8-19	280	500
4〞	100	in	9	9	7.5	6.19	0.94	8-0.75	11.02	19.68
6〞	150	mm	394	279	241.5	216	26	8-22	360	656
6〞	150	in	15.5	11.00	9.50	8.5	1.02	8-0.88	14.14	22.25
8〞	200	mm	457	343	298.5	270	29	8-22	450	660
8〞	200	in	18.00	13.50	11.75	10.62	1.12	8-0.88	17.75	26.00

300LB：

公稱通徑NPS Norminal diameter		單位 Unit	L	D	T	G	C	n-Ф	W	H
in	mm	單位 Unit	L	D	T	G	C	n-Ф	W	H
1/2〞	15	mm-	152	95	15	35	66.5	4-15	125	190
1/2〞	15	in	5.98	3.74	0.59	1.38	2.62	4-0.59	4.92	7.48
3/4〞	20	mm	178	117	16	43	82.5	4-19	125	212
3/4〞	20	in	7	4.61	0.62	1.69	3.25	4-0.75	4.92	8.35
1〞	25	mm	203	124	18	51	89	4-19	160	231
1〞	25	in	8	4.9	0.71	2	3.5	4-0.75	6.2	9.1
11/2〞	40	mm	229	156	20.7	73	114.5	4-22	200	391
11/2〞	40	in	9	6.12	0.81	2.88	4.51	4-0.88	7.87	12.43
2〞	50	mm	267	165	22.3	92	127	8-19	200	406
2〞	50	in	10.5	6.5	0.88	3.62	5	8-0.75	7.87	16.00
21/2〞	65	mm	292	190	25.4	105	149	8-22	240	457
21/2〞	65	in	11.50	7.5	1	4.12	5.87	8-0.88	9.45	18.00
3〞	80	mm	318	210	28.5	127	168.5	8-22	280	470
3〞	80	in	12.50	8.25	1012	5	6.62	8-0.88	11.02	18.50
4〞	100	mm	356	254	31.8	157	200	8-22	320	590
4〞	100	in	14.00	10	1.25	6.19	7.88	8-0.88	12.60	22.30
6〞	150	mm	444	318	36.6	216	270	12-22	500	711
6〞	150	in	17.50	12.5	1.44	8.5	10.62	12-0.88	19.68	28.00
8〞	200	mm	559	381	41.3	270	330	12-25	500	750
8〞	200	in	22.00	15	1.62	10.62	13.00	12-1	19.68	29.50

600LB:

公稱通徑NPS Norminal diameter		單位 Unit	L	D	T	G	C	n-Ф	W	H
in	mm	單位 Unit	L	D	T	G	C	n-Ф	W	H
1/2〞	15	mm-	152	95	15	35	66.5	4-15	160	285
1/2〞	15	in	5.98	3.74	0.59	1.38	2.62	4-0.59	0.62	11.22
3/4〞	20	mm	178	117.5	16	43	82.5	4-19	160	285
3/4〞	20	in	7	4.16	0.62	1.69	3.25	4-0.75	0.62	11.22
1〞	25	mm	203	124	18	51	89	4-19	160	313
1〞	25	in	8	4.9	0.71	2	3.5	4-0.75	0.62	12.32
11/2〞	40	mm	229	156	23	73	114.5	4-22	240	365
11/2〞	40	in	9	6.12	0.91	2.88	4.51	4-0.88	9.45	14.17
2〞	50	mm	267	165	25	92	127	8-19	240	444
2〞	50	in	10.5	6.5	1.00	3.62	5	8-0.75	9.45	17.50
21/2〞	65	mm	292	190	29	105	149	8-22	240	483
21/2〞	65	in	11.50	7.5	1.12	4.12	5.87	8-0.88	9.45	19
3〞	80	mm	318	210	32	127	168.5	8-22	280	533
3〞	80	in	12.50	8.25	12.5	5	6.62	8-0.88	11.20	21
4〞	100	mm	356	273	38.0	157	216	8-25	360	622
4〞	100	in	14.00	10.75	1.5	6.19	8.5	8-1.00	14.17	24.50
6〞	150	mm	444	356	47.7	216	292	12-29	500	800
6〞	150	in	17.50	14	1.88	8.5	11.5	12-1.14	19.68	31.50
8〞	200	mm	559	419	55.6	270	349	12-32	55.	927
8〞	200	in	22.00	16.50	2.19	10.62	13.75	12-1.25	21.65	36.50

三、性能參數：

公稱通徑（DN）		15－400
公稱壓力（MPa）		1.6	2.5	4.0
試驗壓力（MPa）	強度	2.4	3.75	6.0
	密封	1.76	2.75	4.4
適用溫度		≤200℃
適用介質		氧氣
閥體(ti)		碳鋼、矽黃銅、不鏽鋼
閥杆		銅、不鏽鋼
閥芯		銅、不鏽鋼
填料		聚四氟乙烯

訂貨須知：
1、訂貨前請認真了解本產(chan) 品—美標不鏽鋼截止閥，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），電話。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【美標不鏽鋼截止閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
