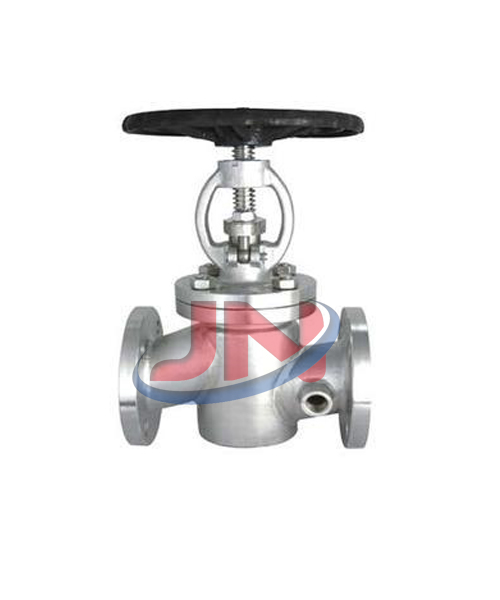

保溫截止閥

保溫截止閥主要用於石油、化工、冶金、製藥等各類係統中，以輸送常溫下會凝固的高粘度介質，BJ41W夾套保溫截止閥的保溫夾套焊裝於閥門的兩法蘭之間，閥門的側麵、底部設置有保溫夾套的兩個連接口；保溫截止閥特別適用於化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。
更新時間：2018/8/27

型號：BJ41W
類別：保溫截止閥
價格：0
產地：

一、BJ41W保溫截止閥用途：
保溫截止閥主要用於(yu) 石油、化工、冶金、製藥等各類係統中，以輸送常溫下會(hui) 凝固的高粘度介質，BJ41W夾套保溫截止閥的保溫夾套焊裝於(yu) 閥門的兩(liang) 法蘭(lan) 之間，閥門的側(ce) 麵、底部設置有保溫夾套的兩(liang) 個(ge) 連接口；保溫截止閥特別適用於(yu) 化工、化肥行業(ye) 的管路上，夾套內(nei) 涵入蒸汽能防止介質結晶。

二、執行標準
設計與(yu) 製造：BS1873　BS5160　GB12233
法蘭(lan) 尺寸：ANSIB16.5　JB/T79　GB9113
壓力溫度：ANSIB16.34
結構長度：ANSIB16.10　BS1873　GB12221
對焊連接尺寸：ANSIB16.25
檢驗與(yu) 實驗：BS6755　GB/T13927

三、BJ41W保溫截止閥主要性能規範：

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用溫度（℃）	適用介質	保溫套壓力（MPa）
型號	公稱壓力 PN（MPa）	殼體(ti)	密封	適用溫度（℃）	適用介質	保溫套壓力（MPa）
BJ41W-16P.R.C	1.6	2.4	1.8	≤350	硝酸類	≤1.0
BJ41W-25P.R.C	2.5	3.8	2.8	≤350	硝酸類	≤1.0

四、外形尺寸和連接尺寸：

型號	公稱通徑DNmm	尺寸
L	D	D1	D2	B-f	Z-Φd	H	Do	2-G
15	15	130	95	65	45	16-2	4-14	170	170	3/8
20	150	105	75	55	16-2	4-14	190	190	3/8
25	160	115	85	65	16-2	4-14	205	205	3/8
32	180	135	100	78	18-2	4-18	270	270	1/2
40	200	145	110	85	18-3	4-18	310	310	1/2
50	230	160	125	100	18-3	4-18	358	358	1/2
65	290	180	145	120	18-3	4-18	373	373	1/2
80	310	195	160	135	20-3	8-18	435	435	1/2
100	350	215	180	155	20-3	8-18	500	500	1/2
125	400	245	210	185	22-3	8-18	614	614	1/2
150	480	280	240	210	24-3	8-23	674	674	1/2
200	600	335	295	264	26-3	12-23	818	818	1/2
250	730	405	355	320	30-3	12-25	949	969	1/2

訂貨須知：
1、訂貨前請認真了解本產(chan) 品—BJ41W保溫截止閥，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），電話。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【BJ41W保溫截止閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。

尊敬的客戶：
歡迎您訪問我們(men) 的網站www.hanlinchuangyi.com如有任何疑問.您可以致電給我們(men) ,我們(men) 一定會(hui) 盡心盡力為(wei) 您提供優(you) 質的服務。
