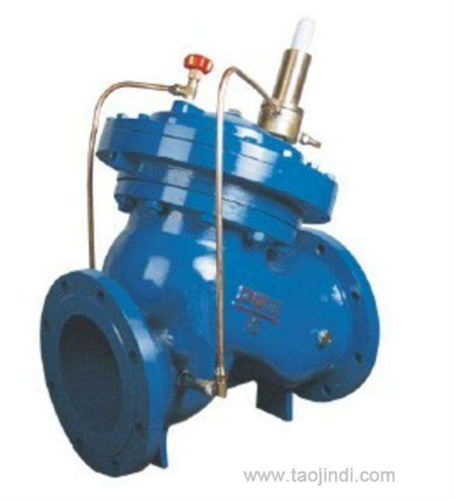

緩開緩閉多功能止回閥

　　緩開緩閉多功能止回閥由閥體、閥蓋、閥瓣、閥杆、彈簧、導閥等零件組成。上閥蓋與下閥蓋之間為隔膜腔，隔膜腔內設隔膜，隔膜與中心軸連接，中心軸另一端連接閥門，閥門與閥座接觸。水容器與上閥蓋進水、出水控製孔連通，水容器與上閥蓋出水為節流連通，水容器與上閥蓋進水為單向連通。該閥快速開啟，反應迅速；快速關閉，防止水錘產生。無水質要求，可用於汙水、清水及原水係統。
更新時間：2018/8/18

型號：DY30AX
類別：緩閉止回閥
價格：0
產地：

一、緩開緩閉多功能止回閥簡介：
　　DY30AX緩開緩閉多功能止回閥由閥體(ti) 、閥蓋、閥瓣、閥杆、彈簧、導閥等零件組成。上閥蓋與(yu) 下閥蓋之間為(wei) 隔膜腔，隔膜腔內(nei) 設隔膜，隔膜與(yu) 中心軸連接，中心軸另一端連接閥門，閥門與(yu) 閥座接觸。水容器與(yu) 上閥蓋進水、出水控製孔連通，水容器與(yu) 上閥蓋出水為(wei) 節流連通，水容器與(yu) 上閥蓋進水為(wei) 單向連通。該閥快速開啟，反應迅速；快速關(guan) 閉，防止水錘產(chan) 生。無水質要求，可用於(yu) 汙水、清水及原水係統。
　
二、緩開緩閉多功能止回閥主要參數：
1、適用於(yu) 清水、原水（含泥砂）、汙水、海水、油品等係統。
2、工作壓力（MPa）：PN1.0、1.6、2.5、4.0、6.4、10.0.
3、使用溫度：﹣10℃～130℃
4、通徑：DN200～DN1000mm
5、酸堿度：強酸、強堿濃溶液除外均可用（PH值在5-10之間）。
6、產(chan) 品主要零部件采用不鏽鋼、球鐵。密封圈全部采用進口橡膠原料，根據溫度選用，不同材料；且閥門主體(ti) 內(nei) 外腔經過環氧樹脂噴塗處理。耐磨損、防腐蝕、不易鏽蝕，不會(hui) 造成汙染物生成，無放射性，不會(hui) 影響和危害環境及破壞生態平衡。

三、主要技術參數：

公稱壓(Mpa)	殼體(ti) 試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

四、主要零件材料：

零件名稱	零件材料
閥體(ti) 閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥杆	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不鏽鋼

五、主要連接尺寸：

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	292	136	342	247	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	292	136	342	247	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	292	136	342	247	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	330	155	395	278	170	150	150	150	110	110	112	88	88	84	4-17.5	4-17.5	4-18
50	240	330	155	395	278	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	250	350	165	405	298	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	285	365	175	430	313	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	410	195	510	350	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	455	220	560	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	475	230	585	420	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	530	255	675	450	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	623	300	730	470	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	700	340	760	490	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	840	415	840	526	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	880	430	910	570	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	930	460	1030	610	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	980	490	1135	665	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	1060	530	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1130	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1230	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48

訂貨須知：
1、訂貨前請認真了解本產(chan) 品—緩開緩閉多功能止回閥，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），電話。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【緩開緩閉多功能止回閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
