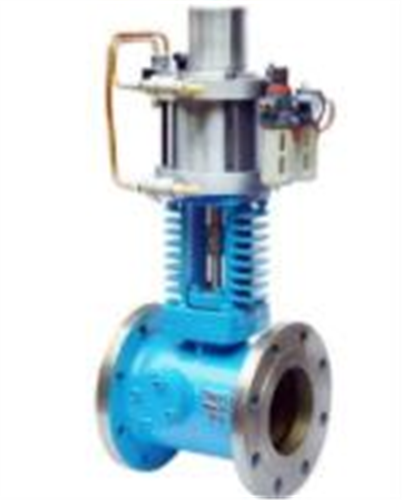

抽氣止回閥

CKH644H抽氣止回閥設計製造驗收標準采用ANSIB16.34、E101或JB/T3595，強度及密封性能完全符合標準需要， 真空狀態下的閥門進行真空試驗，整機壽命滿足用戶要求。針對不同溫度，主體(ti) 材料采用碳鋼或高溫鋼，密封麵堆焊硬質合金；閥瓣設計為(wei) 經搖杆與(yu) 閥杆活動連接，可與(yu) 閥認密封麵自對對中，保證密封麵吻合。閥座密封麵傾(qing) 斜一定角度，減少關(guan) 閉時間，減輕衝(chong) 擊，保護設備本身和管道安全，閥門配有阻尼重錘，可平衡關(guan) 閉件動力矩，防止不錘的發生；閥體(ti) 內(nei) 腔采用流線型設計，流通能力大，減小閥門阻力。執行機構為(wei) 彈簧複位式氣缸或液壓缸，並與(yu) 閥門關(guan) 閉件動作相對獨立，執行機構故障不影響關(guan) 閉件動作；氣缸戒液壓缸內(nei) 壁塗耐磨耐蝕層，可增加壽命，減輕動作阻力，使閥門靈活、可靠；關(guan) 閉件開啟設有限位機構，避免開啟過位造成損壞。執行機構配有閥門開關(guan) 位置信號輸出、閥門開啟位置就地指示；也可根據用戶具體(ti) 要求進行針對性設計。

CKH644H抽氣止回閥結構特點：
1、密封麵堆焊Cr13係不鏽鋼或鈷基硬質合金，有良好的耐磨性，密封性能穩定可靠。
2、當介質正向流動時，氣缸下腔進氣，與(yu) 重錘共同作用，合閥瓣平衡地處在全開位置。當介質反向流動時，氣缸活塞下腔迅速泄壓，閥瓣在0.5秒內(nei) 快速關(guan) 閉。
3、重錘通過加長杆和撥叉作用於(yu) 銷軸，用以平衡和搖杆的重力矩，防止水錘現象的發生。當介質正向流動時，有助於(yu) 打開閥門，並在運行中保持閥門的平穩和減少振動。


CKH644H抽氣止回閥設計製造檢驗標準：

設計製造標準：ASME/ANSIB16.34、E101、JB/T3595

結構長度標準：JB/T3595、ASME/ANSIB16.10、GB/T12221

焊接端或法蘭(lan) 標準：GB/T12224、ASME/ANSIB16.25、GB/T9113、JB/T79~JB/T82

試驗驗收標準：JB/T9092、JB/T3595、ASME/ANSIB16.34、E101
