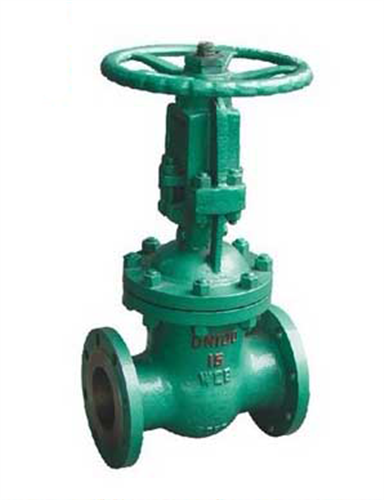

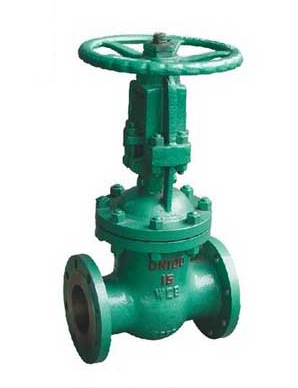

真空閘閥

真空閘閥連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。該閥門適用於工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用於火電廠汽機冷凝和真空負壓係統，起真空隔離密封作用。
更新時間：2018/12/6

型號：NKZ41H
類別：水封閘閥
價格：700
產地：溫州

一、簡介：
真空閘閥連接形式分法蘭(lan) 、焊接兩(liang) 種，驅動方式有手動、電動兩(liang) 種。該閥門適用於(yu) 工作溫度≤425℃和≤550℃，工作介質為(wei) 水、蒸汽或空氣的管路上，作為(wei) 啟閉裝置；尤其適用於(yu) 火電廠汽機冷凝和真空負壓係統，起真空隔離密封作用。

二、結構特點：
1、設計了真空密封結構填料室，使係統與(yu) 大氣隔離，具有良好的環保性能。
2、選材考究，符全國內(nei) 外相關(guan) 標準，材料的全麵質量高。
3、密封副配對先進合理，提高了密封性能，使用壽命長。
4、啟閉件采用平行閘板雙向彈性密封，摩擦力小，啟閉輕鬆，維修方便，密封可靠，性能優(you) 良。
5、閥杆經調質及表麵氮化處理，有良好的抗腐蝕性、抗擦傷(shang) 性和耐磨性。
6、法蘭(lan) 墊片采用複合材料，膨脹係數大、氣密性能好、保證係統與(yu) 大氣隔離可靠。

三、試驗壓力：

公稱壓力 pn/mpa nominal pressure	試驗壓力/mpa seal test
公稱壓力 pn/mpa nominal pressure	殼體強度試驗 shell strength	上密封試驗 back seal test	密封試驗 seat test
1.0	1.5	1.1	1.1
1.6	2.4	1.8	1.8
2.5	3.8	2.8	2.8
4.0	6.o	4.4	4.4
6.4	8.6	7.o	7.0
1o.o	15.o	11.o	11.o

四、使用範圍：

產品類型 product type	適用介質 applicable medium	適用溫度/℃ applicable temperature
nkz41h nkz44h nkz944h-c型 nkz941h	水、蒸汽、空氣 water，steam，air	≤425
nkz41h(y) nkz44h(y)-i型 nkz944h(y)-i型 nkz941h(y)	水、蒸汽、空氣 water，steam，air	≤550

五、零部件：

零件名稱 Partname	閥體(ti) 、閥蓋 BodyBonnet	閥杆 Stem	閘板 Wedgegate	密封麵 Sealingface	閥杆螺母 Yokenut	填料 Parking	緊固件 Fastener
NKZ44H NKZ41H-C型 NKZ944H-C型 NKZ941H	WCB	2Crl3	25	H：合金鋼 H：alloysteel	鋁青銅 Albronze	膨脹複合石墨 Expanding comDound graphite	優(you) 質碳鋼 High-grade carbonsteel
NKZ44 NKZ41Y-I型 NKZ944-I型 NKZ941	鉻鉬鋼 Cr.Mosteel	20CrlMo1VA 38CrMoAlA	鉻鉬鋼 Cr.Mosteel	Y：硬質合金 Y：carbidealloy	鋁青銅 Albronze	膨脹複合石墨 Expanding comDound graphite	鉻鉬鋼 Cr.Mosteel

六、主要尺寸及重量：

公稱通徑 DN/mm Nominal diameter	公稱壓力 PN/MPa Nominal pressure	主要外形尺寸和連接尺寸/mm Mainextemalandconnectingdimensions									閥門重量 /kg Valve weight	附法蘭(lan) 尺寸/mm Additionalflange’s dimensions
公稱通徑 DN/mm Nominal diameter	公稱壓力 PN/MPa Nominal pressure	L	H	D	D1	D2	b	f	z-d	W	閥門重量 /kg Valve weight	h	D0	Dn
50	1.O	250	345	160	125	1OO	16	3	4-18	250	28	45	49	58
65		270	395	180	145	120	18	3	4-18	250	40	48	64	75
80		280	425	195	160	135	20	3	4-18	300	55	50	78	97
100		300	51O	215	180	155	20	3	8-18	300	72	52	96	110
125		325	570	245	21O	185	22	3	8-18	350	106	60	120	136
150		350	725	280	240	21O	24	3	8-18	350	146	60	145	163
200		400	820	335	295	265	26	3	8-18	400	220	62	202	223
250		450	890	390	350	320	28	3	12-23	400	315	62	225	278

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【真空閘閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
