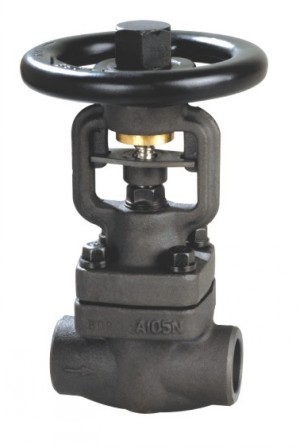

波紋管鍛鋼閘閥

一、產(chan) 品簡介：
    波紋管式鍛鋼閘閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭(lan) ，結構形式可選用直通式，密封結構可選用軟密封、硬密封，壓力範圍PN0.1-32Mpa，公稱通徑為(wei) DN15～DN600mm，材質可選用鑄鐵、鑄鋼、不鏽鋼。由於(yu) 閥門的使用範圍非常的廣泛，同一種閥門在不同的場合與(yu) 工況有不同的搭配。波紋管鍛鋼閘閥廣泛適用於(yu) 公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、製藥、化肥、電力行業(ye) 等各種工況的管路上，切斷或接通管路介質。

二、產(chan) 品特點：
1、產(chan) 品結構合理、密封可靠、性能優(you) 良、造型美觀；
2、密封麵堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
3、閥杆調質及表麵氮化處理，有良好的抗腐和抗摩擦性能；
4、雙重密封，性能更可靠；
5、閥杆升降位置指示，更直觀；

三、產(chan) 品製造標準:
設計標準 GB12234
結構長度 GB12221
連接法蘭(lan) GB9113、JB79、HG20596
試驗和檢驗  JB/T 9092、GB/T13927

四、零部件：

 序號 名稱 材質Material
    1 閥體(ti) ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
    2 閥瓣 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
    3 閥杆 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
    4 墊片 柔性石墨+不鏽鋼
    5 雙頭螺栓 ASTM A193-B7 .A193-B8.A193-B8M
    6 六角螺母 ASTM A194-2H. A194-8. A194-8M
    7 閥蓋 ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
    8 波紋管組件 ASTM A182-F304 .F316 .F321 F304L,F316L
    9 填料 柔性石墨
    10 填料壓蓋 ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
    11 支架 ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
    12 閥杆螺母 銅合金ZQA19-4
    13 手輪 ASTM A536- Gr.60-40-18 .A216-WCB

五、外形尺寸：

壓力等級 150Lb
    口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
    in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
    L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
    H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 950
    W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
    重量（KG） 8 9 10 15 22 30 42 55 70 100 140 180 250 350 450

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【波紋管鍛鋼閘閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
