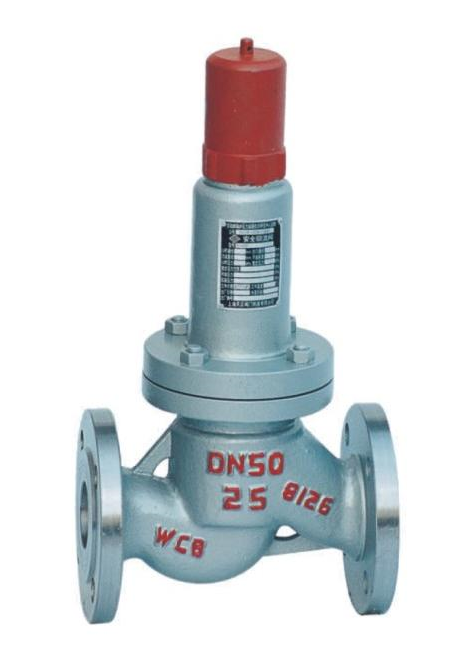

平行式安全回流閥

一、簡介：

  平行式安全回流閥安裝於(yu) 液化石油氣站罐泵出口的液相回流管道上，當泵前壓力超過規定值時，閥門自動開啟並起安全回流作用，保證設備和管路的安全運行。標準回流壓差0.5Mpa，可調整回流壓差0.3~0.8 Mpa。 平行式安全回流閥是一種安裝於(yu) 液化石油氣站罐泵出口的液相回流管道上，當泵前壓力超過規定值時，安全回流閥自動開啟並起安全回流作用，保證設備和管路的安全運行也是一種由進口靜壓開啟的自動泄壓防護裝置,它是壓力容器zui為(wei) 重要的安全附件之一,

二、作用：

  當容器內(nei) 壓力超過某一定值時,依靠介質自身的壓力自動開啟閥門,迅速排出一定數量的介質。當容器內(nei) 的壓力降到允許值時,閥又自動關(guan) 閉,使容器內(nei) 壓力始終低於(yu) 允許壓力的上限,自動防止因超壓而可能出現的事故,所以安全閥又被稱為(wei) 壓力容器的zui終保護裝置。安全回流閥根據工作壓力能自動啟閉，一般安裝於(yu) 封閉係統的設備或管路上保護係統安全。安全閥屬於(yu) 自動閥類,主要用於(yu) 鍋爐、壓力容器和管道上,控製壓力不超過規定值,對人身安全和設備運行起重要保護作用。安全回流閥是一種安全保護用閥,它的啟閉件受外力作用下處於(yu) 常閉狀態,當設備或管道內(nei) 的介質壓力升高,超過規定值時自動開啟,通過向係統外排放介質來防止管道或設備內(nei) 介質壓力超過規定數值。當設備或管道內(nei) 壓力超過規定值時，即自動開啟泄壓，保證設備和管道內(nei) 介質壓力在規定數值以內(nei) ，防止發生事故。閥門自動開啟,介質從(cong) 中泄出、減壓；當壓力回到正常值時,彈簧壓力又將閥芯推向閥座,閥門自動關(guan) 閉。安全回流閥類的作用是防止管路或裝置中的介質壓力超過規定數值,從(cong) 而達到安全保護的目的。

三、連接尺寸：

四、外形圖：

五、安全閥安裝與(yu) 維護：
    1、安全閥應垂直安裝在鍋商、集箱的高位置。在安全閥和鍋筒或集箱之間，不得裝有取用蒸汽的出口管和閥門。
    2、杠杆式安全閥要有防止重錘自行移動的裝置和限製杠杆越軌的導架，彈簧式安全閥要有提升手把和防止隨便擰動調整螺釘的裝置。
    3、對於(yu) 額定蒸汽壓力小於(yu) 或等於(yu) 3.82MPa的鍋爐，安全閥喉徑不應小於(yu) 25mm；對於(yu) 額定蒸汽壓力大於(yu) 3.82MPa的鍋爐，安全閥喉徑不應小於(yu) 20mm。
    4、安全閥與(yu) 鍋爐的連接管，其截麵積應不小於(yu) 安全閥的進口截麵積。如果幾個(ge) 安全閥共同裝設在一根與(yu) 鍋筒直接相連的短管上，短管的通路截麵積應不步於(yu) 所有安全閥排汽麵積的1.25倍。
    5、安全閥一般應裝設排汽管，排汽管應直通安全地點，並有足夠的截麵積，保證排汽暢通。安全閥排氣管底部應裝腔作勢有接到安全地點的疏水管，在排氣管和疏水管上都不允許裝設閥門。
    6、額定蒸發量大於(yu) 0.5t/h的鍋爐，至少裝設兩(liang) 個(ge) 安全閥；額定蒸發量小於(yu) 或等於(yu) 0.5t/h的鍋爐，至少裝一個(ge) 安全閥。可分式省煤器出口處、蒸汽過熱器出口處都必須裝設安全閥。
    7、壓力容器的安全閥好直接裝在壓力容器本體(ti) 的高位置上。液化氣體(ti) 貯罐的安全閥必須裝設在氣相部位。一般可用短管與(yu) 容器連接，則此安全閥短管的直徑應不小於(yu) 安全閥的閥徑。
    8、安全閥與(yu) 容器之間一般不得裝設閥門，對易燃易爆或黏性介質的容器，為(wei) 了安全閥的清洗或更換方便，可裝設截止閥，該截止閥在正常操作時必須全開並加鉛封，避免亂(luan) 動。
    9、對易燃易爆或有毒介質的壓力容器，安全閥排出的介質必須有安全裝置和回收係統。杠杆式安全閥的安裝必須保持鉛垂位置，彈簧安全閥也好垂直安裝，以免影響其動作。安裝時還應注意配合、零件的同軸度和應使各個(ge) 螺栓均勻受力。
    10、新裝安全閥應附有產(chan) 品合格證，安裝前要進行複校，加以鉛封並出具安全閥校驗。
    11、安全閥的出口應無阻力，避免背壓現象，若裝設排泄管，其內(nei) 徑應大於(yu) 安全閥的出口通徑，安全閥排除口應注意防凍，對盛裝易燃或有毒、劇毒介質的容器，排泄管應直通室外安全地點或有進行妥善處理的設施，排泄管不準裝設任何閥門。
    12、承壓設備與(yu) 安全閥之間不得裝有任何閥門，對盛易燃、易爆、有毒或粘性介質的容器，為(wei) 便於(yu) 更換、清洗，可裝截止閥，其結構和通徑尺寸不應妨礙安全閥的正常運行。正常運行時，截止閥必須全開並加鉛封。

六、安裝說明 ：
　1、AHN42F平行式安全回流閥必須垂直安裝，並好直接安裝在容器或管道的接頭上。接頭內(nei) 徑應不小於(yu) 安全閥的進口通徑。 　　
2、AHN42F平行式安全回流閥的出口必須裝設適當的膨脹節，以防止排放管的熱膨脹給安全閥帶來不應有的熱應力。排放管內(nei) 徑應比閥門出口直徑大，長度盡可能短，避免拐彎。排放管及膨脹節重量不應作用在安全閥上，應固定在建築上。排放管的中心線與(yu) 閥體(ti) 的中心線間距離
