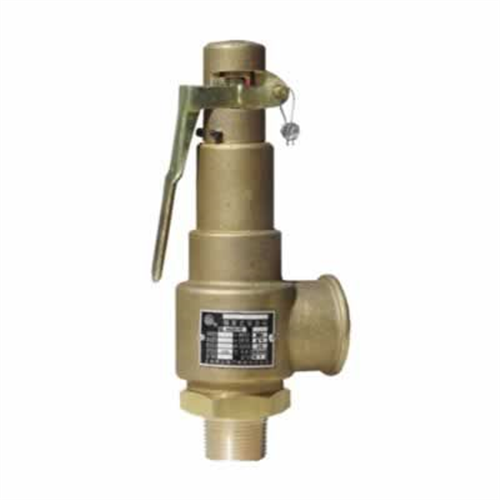

彈簧微啟式安全閥

彈簧微啟式安全閥適用於工作溫度≤200℃的水、空氣、蒸氣等介質的設備或管路上。A27Y適用於工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。
更新時間：2018/11/25

型號：A27H
類別：彈簧微啟式安全閥
價格：700
產地：溫州

一、標準規範：
設計製造標準：GB/T 12243-2005
結構長度標準：GB/T 12221-2005
連接法蘭(lan) 標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

二、零部件材料：

NO.	零件名稱	A27H 材料	A27W-P 材料	A27W-R 材料
1	閥體(ti)	HT350	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	閥座	35	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti
3	調節圈	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	彈簧	50CrVA	50CrVA 包覆氟塑料	50CrVA 包覆氟塑料
6	閥杆	2Cr13	2Cr13	1Cr18Ni9Ti
7	調整螺杆	45	2Cr13	1Cr18Ni9Ti
8	保護罩	ZG200-400	ZG200-400	1Cr18Ni9Ti
	密封麵材料	“H”堆焊D507	“Y” 堆焊Co基硬質合金

三、外形連接尺寸：

公稱通徑	尺寸
公稱通徑	do	Rc	L	L1	G	H
15	10	1/2"	40	65	1/2"	135
20	15	3/4"	45	70	3/4"	140
25	20	1"	45	76	1"	155
32	25	11/4"	55	85	11/4"	170
40	32	11/2"	55	85	11/2"	310
50	40	2"	67	100	2"	322
65	50	21/2"	76	112	21/2"	344
80	65	3"	110	135	3"	395

四、結構圖：

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【彈簧微啟式安全閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。

】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
