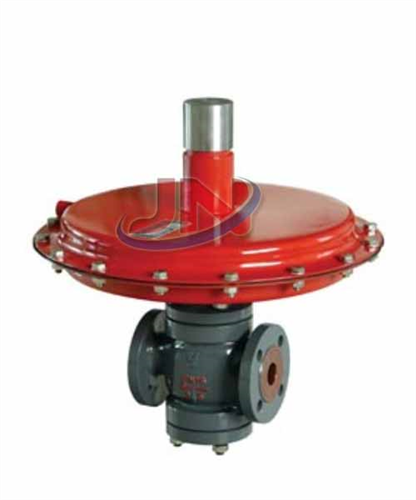

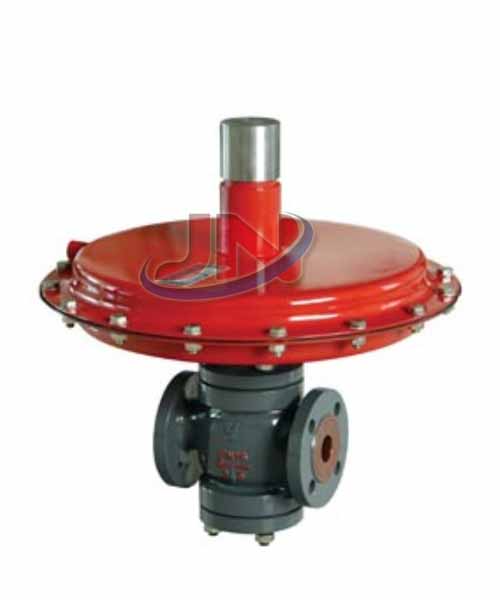

一、簡介： 自力式威壓調節閥是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產(chan) 生推力，控製節流元件運動達到自動調節。主要用於(yu) 各種工業(ye) 爐氣體(ti) 燃燒係統，控製甲、乙兩(liang) 種燃料混合比流量，達到理想的然料條件：用於(yu) 氫冷發電機組密封油與(yu) 氫氣、液化氣、氧氣、氮氣等各種工業(ye) 氣體(ti) 的減壓、穩壓、泄壓調節：用於(yu) 各種油品、化學品、液體(ti) 儲(chu) 罐氣封，部分場合可取代本廠的ZZDG型供氮調節閥和ZZDX型泄氮調節閥。當閥前壓力較低時（如閥前壓力小於(yu) 0.2MPa）可取代本廠的ZZYP-（10-16）Ⅱ型指揮器操作型自力壓力調節閥。
二、特點：
1、對單座微（差）壓閥而言，若閥前壓力≥100Kpa則安裝ZZYP型自力式進行減壓至≤100KPa，因此可用於(yu) 壓力特別小的場合（例如0.5KPa）． 2、執行機構元件極為(wei) 靈敏，極微小的壓力變化會(hui) 感測出來。 3、壓力調節極為(wei) 方便，無需停止生產(chan) 即可進行設定值調整。
三、主要性能指標：
控製精度％
±15
允許泄 漏量
硬密封（L/H）
單座（Ⅳ級）：≤10-4閥額定容量：雙座（Ⅱ級）、≤5×10-3×閥額定容量
軟密封 （ml/min）
DN(mm)
20
25
32
40
50
65
80
100
125
150
200
0.15
0.3
0.45
0.6
0.9
1.7
4.0
6.75
四、主要零件及推薦使用溫度範圍：
零件名稱
材料
溫度範圍
閥體(ti) 、閥蓋
HT200
-20～200℃
ZG230-450
-40～450℃
ZG1Cr18Ni9Ti
-250～550℃
ZG0Cr18Ni12Mo2Ti
閥芯、閥座
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
填料
聚四氟乙烯
-40～200℃
柔情石墨
-40～350℃
膜片
丁晴橡膠夾增強滌淪織物
壓縮彈簧
60Si2Mn
膜蓋
A3
五、技術參數：
公稱通徑DN（mm）
額定流量係數Kv
7
11
30
48
75
120
190
公稱壓力（MPa）
1.0 1.6
固有流量特性
快開
保證調壓閥正常工作 的最小壓差P（MPa）
≥0.01
壓力分段範圍（KPa）
0.5～6 5～10 9～15 12～19 18～25 22～30 28～35 32～40 38～50 48～60 58～72 70～100
工作溫度℃
≤80
適合介質
氣體(ti) 、蒸汽、低粘度液體(ti)
法蘭(lan) 尺寸、型式
PN10、16、GB9113-88凸式 或根據用戶要求選配其它標準型式的法蘭(lan) （如：ANSI、JIS、DIN等標準）
結構長度
按GB12221-89標準
訂貨須知： 1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。 3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。 4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。
驗貨（卸貨）須知： 1、仔細對照與(yu) 訂購時的產(chan) 品【自力式微壓調節閥】是否一樣，及包裝箱有沒有破損等。 2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
