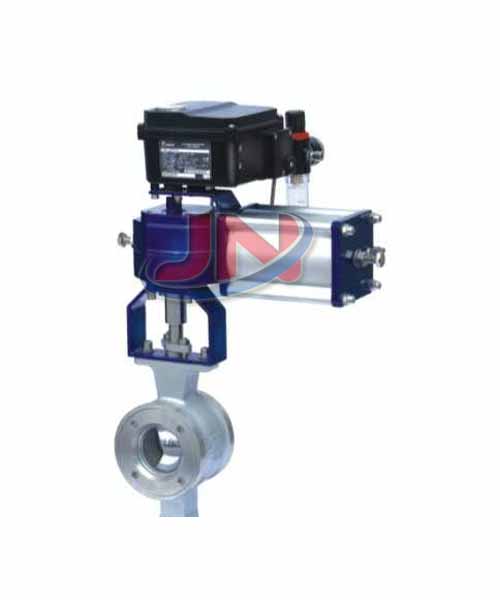

氣動V型調節閥

一、簡介：
  該閥結構緊湊，體(ti) 積小巧、裝卸維護方便流量係數大、可調範圍廣、密封可靠球芯上的V型口與(yu) 閥座之間具有很好的剪切作用，適合於(yu) 控製高粘度、含纖維細顆粒的流體(ti) 。由活塞執行機構和球閥組成，可用於(yu) 高壓和大口徑場合，該閥在電力、石油、造紙、化工等部門得到廣泛應用，對控製造紙工業(ye) 的紙漿顯得尤為(wei) 優(you) 越。

二、技術參數：
閥體(ti) 型式：直通鑄造球型閥
·公稱通徑：DN25～300mm
·公稱壓力：PN16、64.105Pa
·連接型式：對夾式，外配法蘭(lan) 符合JB79-59規定
·材料：鑄鐵(HT200)、鑄鋼(ZG230-450)、鑄不鏽鋼(1Cr18Ni9Ti)
·壓蓋型式：螺栓壓緊式
·填料篤型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，

三、閥內(nei) 組件：
·閥芯形式：V 型球型
·閥芯材料：不鏽鋼1Cr18Ni9Ti、12MO2Ti
·閥座材料：F型----填加二硫化鉬強化聚四氟乙烯;
L型—0CR17Ni12Mo2不鏽鋼薄板，其使用溫度、壓力範圍如圖 H型—0CR17NiMo2不鏽鋼

四、執行機構：
·型號名稱：9900RA、9800RA係列橫裝活塞式角行程執行機構
·結構形式：雙氣控—無彈簧，執行機構無原始位置，工作時需二個(ge) 操作壓力單氣控—有彈簧，執行機構有原始位軒，工作時需一個(ge)

五、操作壓力：
·操作壓力：400～500KPa
·環境溫度：-25～+60℃
·閥作用型式：正作用---輸入操作壓力，輸出軸接順時針方向轉動反作用—-輸入操作壓力，輸出軸接逆時針方向轉動
·任選附件：HEP、ZPD定位器、手輪機構、限位開關(guan) 、電磁閥、空氣過濾減壓器
·泄漏量：F型閥座微氣泡
·回差：1.5%(帶定位器）
·基本誤差：±2%(帶定位器)
·可調範圍：100：1
·固有流量特性：近似等百分比

六、溫度範圍表：

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【氣動V型調節閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
