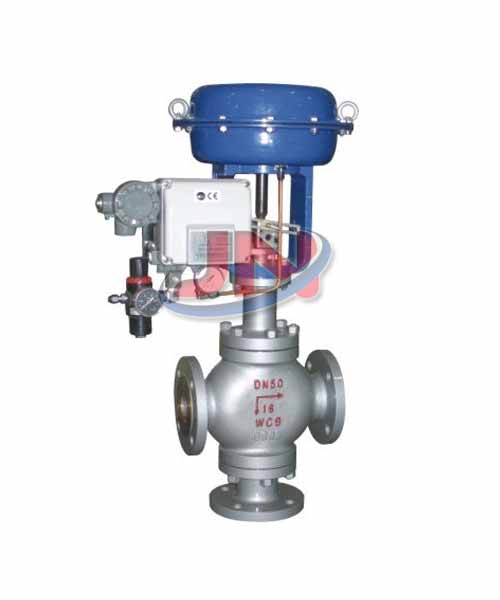

氣動薄膜三通調節閥

氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同於柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用於精確控製氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合於把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合並成一種流體的場合。
更新時間：2018/11/24

型號：ZMAQ
類別：調節閥
價格：700
產地：溫州

一、簡介：
氣動薄膜三通調節閥有合流和分流兩(liang) 種結構形式。閥芯結構采用圓筒薄壁窗口，並采用閥芯側(ce) 麵導向,三通閥在某些場合可以替代兩(liang) 個(ge) 氣動單座調節閥和一個(ge) 三通接管而等到廣泛應用常用於(yu) 熱交換器的兩(liang) 相調節，也可用於(yu) 簡單的配比調節。公稱通徑和壓差較小時，合流閥可用於(yu) 分流場合，可互換使用，但公稱通徑大於(yu) 80mm和壓。差較大的分流場合，不能互換使用。
氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同於(yu) 柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體(ti) 積小、拆裝方便等優(you) 點。廣泛應用於(yu) 精確控製氣體(ti) 、液體(ti) 等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合於(yu) 把一種流體(ti) 通過三通閥分成二路流出或理把兩(liang) 種流體(ti) 經三通閥合並成一種流體(ti) 的場合。
氣動三通調節閥有三通合流及三通分流兩(liang) 種。公稱壓力有PN16、40、64；公稱通徑範圍DN25—300。適用流體(ti) 溫度由-60℃至+450℃。泄漏量標準為(wei) Ⅳ級。流量特性有直線、拋物線兩(liang) 種。氣動三通調節閥需要接通氣源才可以工作。有些施工現場無氣源可以改選同類型的電動三通調節閥使用。

二、主要技術參數：

型　號	ZHA（B）-3	ZHA（B）-4	ZHA（B）-5	ZHA（B）-6
有效麵積cm 2	400	630	1000	1600
行　程mm	16.25	40	60	1000
彈簧範圍KPa	20～100；40～200、20～60、60～100、80～240

三、性能指標：

項目			不帶定位器	帶定位器
基本誤差％			±6	±1.5
回差％			5	1.5
死區％			4	0.6
始終點偏差％	氣關(guan)	始點	±2.5	±1.5
		終點	±6.0
	氣開	始點	±6.0
		終點	±2.5
額定行程偏差％			±2.5
允許泄漏量L/h			10 -3 ×閥額定容量

四、零部件材料：

零件名稱	材料	溫度範圍
閥體(ti) 上、下閥蓋	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
閥芯、閥座、閥杆	1Cr18Ni9	-250～550℃
密封墊	橡膠石棉板
密封墊	不鏽鋼纏繞墊
填料	聚四氟乙烯
上下膜蓋	A 3 鋼板
膜片	35CrMoA
膜片	35、A 3
支架、頂盤	HT200
壓縮彈簧	60Si2Mn
波紡薄膜	5806膠夾480D尼龍66網眼布

五、結構尺寸圖：

氣動薄膜三通調節閥

六、外形尺寸：

公稱通徑	合流										分流
	行程	D	L			H1		H2			L			H1		H2
			PN MPa			H1		PN MPa			PN MPa			H1		PN MPa
			1.6	4.0	6.4	普通型	高溫型	1.6	4.0	6.4	1.6	4.0	6.4	普通型	高溫型	1.6	4.0	6.4
25	16	325	185	190	200	615	763	140	150	150	185	190	200	615	763	140	150	160
32	16	325	200	200	210	600	773	150	160	170	200	200	210	622	773	150	160	170
40	25	325	220	220	235	625	776	160	170	180	220	220	235	625	776	160	170	180
50	25	235	250	255	265	640	791	180	190	200	250	255	265	640	791	180	190	200
65	40	410	275	285	295	861	1024	200	210	220	275	285	295	861	1024	200	210	220
80	40	410	300	310	320	879	1024	210	230	240	300	310	320	885	1050	225	250	265
100	40	410	350	360	370	873	1036	220	250	260	350	350	370	900	1060	245	275	285
125	60	495	410	430	440	1028	1244	260	300	300	410	425	440	1050	1265	285	320	325
150	60	495	450	465	475	1046	1261	280	320	320	450	460	475	1060	1275	305	340	345
200	60	495	550	560	570	1075	1290	320	380	380	550	560	570	1105	1320	350	400	410
250	100	600	635	660	670	1451	1320		474	474	635	660	670	1525	2800		540	540
300	100	600	720	740	770	1512	1560		584	584	720	740	770	1545	1820		612	612

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【氣動薄膜三通調節閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
