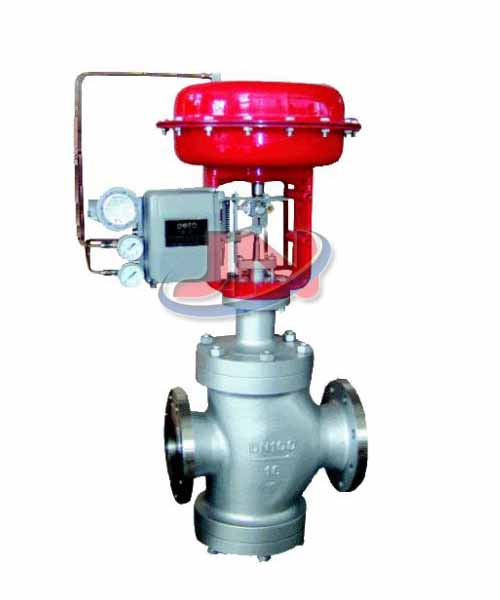

氣動薄膜單座調節閥

氣動薄膜單座調節閥適用於對泄露量求嚴格、閥前後壓差低及有一定粘度和含纖維介質的場合；雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用於泄露量要求不嚴格的場合；套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感小，適用於壓差較大及泄露量要求不嚴格場合。
更新時間：2018/11/24

型號：ZMAP
類別：調節閥
價格：700
產地：溫州

一、簡介：
氣動薄膜單座調節閥、ZMBP氣動薄膜單座調節閥是自動控製係統中最常用的執行器，它由氣動薄膜執行機構和低流阻調節閥組成。單座適用於(yu) 對泄露量求嚴(yan) 格、閥前後壓差低及有一定粘度和含纖維介質的場合；雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用於(yu) 泄露量要求不嚴(yan) 格的場合；套筒閥具有穩定性好，不易產(chan) 生震動，噪音低，對溫度敏感小，適用於(yu) 壓差較大及泄露量要求不嚴(yan) 格場合。

二、技術性能指標：

項目		指標值
基本誤差％	不帶定位器	±5.0
基本誤差％	帶定位器	±1.0
回差％	不帶定位器	3.0
回差％	帶定位器	1.0
死區％	不帶定位器	3.0
死區％	帶定位器	0.4
允許泄漏量L/h		1×10-3×閥額定容量

三、規格與(yu) 技術參數：

公稱通徑mm			20				25	40		50	65	80	100	150		200	250	300	350	400
閥座直徑mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300	可與本公司商洽生產
額定流量係數Kv		直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公稱壓力MPa			0.6 1.6 4.0 6.4
行程mm			10				16	25			40			60			100
流量特性			直線、等百分比、快開型
介質溫度℃			-15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型)
法蘭尺寸			鑄鐵法蘭尺寸按JB78、鑄鋼法蘭尺寸按JB79
法蘭形式			符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質	PN (MPa)	0.6,1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥體型式			直通單座鑄造球型閥
閥芯材質			1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋形式			普通式(常溫型)、熱片式(中溫型)、低溫型
可配附件			定位器手輪電/氣轉換器空氣過濾減壓器
可調比R			30:1
氣源接頭			M16×1.5

四、允許壓差：

供氣壓力 MPa	彈簧壓力 KPa	公稱通徑	20	20	20	20	25	32	40	50	65	80	100	125	150	200	250	300
供氣壓力 MPa	彈簧壓力 KPa	閥座直徑	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
0.14	20-100	允許壓差MPa	5.3	3.7	2.3	1.3	0.8	0.5	0.5	0.3	0.25	0.2	0.12	0.12	0.08	0.05	0.05	0.035
0.24	40-200	允許壓差MPa	6.4	6.4	5.5	3.1	1.8	1.2	1.1	0.7	0.65	0.45	0.18	0.18	0.10	0.10	0.10	0.07

五、外形尺寸：

DN	D	PN(MPa)			H		H1
DN	D	1.6	4.0	6.4	常溫型	中溫型	H1
25	280	185	190	200	685	835	115
32	280	200	210	210	696	847	120
40	325	220	230	235	754	905	130
50	325	250	255	265	784	935	145
65	410	275	285	295	1065	1219	180
80	410	300	310	320	1076	1239	195
100	410	350	355	370	1085	1248	200
125	495	410	425	440	1286	1498	245
150	495	450	460	475	1306	1518	255
200	495	550	560	570	1381	1593	275
250	620	670	740	752	1455	1645	380
300	620	770	803	819	1510	1690	430

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【氣動薄膜單座調節閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
