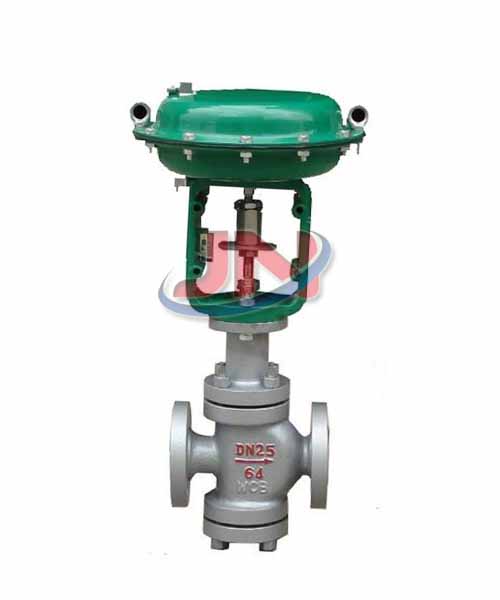

氣動薄膜雙座調節閥

氣動薄膜雙座調節閥采用雙號導向結構，配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用於精確控製氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用於壓差較大，允許泄漏也較大且不是很清潔的介質場合。
更新時間：2018/11/24

型號：ZMAN
類別：調節閥
價格：700
產地：溫州

一、簡介：
氣動薄膜雙座調節閥采用雙號導向結構，配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優(you) 點。氣動雙座調節閥廣泛應用於(yu) 精確控製氣體(ti) 、液體(ti) 、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用於(yu) 壓差較大，允許泄漏也較大且不是很清潔的介質場合。
氣動雙座調節閥產(chan) 品有標準型、波紋管密封型、夾套保溫型等多種品種。產(chan) 品公稱壓力等級有PN16、40、64；閥體(ti) 口徑範圍DN25～400。適用流體(ti) 溫度有-250℃～+560℃範圍內(nei) 多種檔次。泄漏量標準為(wei) Ⅲ級和Ⅳ級。流量特性為(wei) 線性或百分比。多種多樣的品種規格可供選擇。

二、零部件材料：

零件名稱	材料	溫度範圍
閥體上閥蓋	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12Mo2Ti	-250～550℃
閥芯、閥座	1Cr18Ni9	-250～550℃
閥芯、閥座	0Cr18Ni12Mo2Ti	-250～550℃
填料	聚四氟乙烯	-40～200℃
膜片	丁晴橡膠夾增強滌淪織物
壓縮彈簧	60Si2Mn
膜蓋	A3

三、技術參數：

公稱通徑mm			25	32	40	50	65	80	100	125	150	200	250	300	400
額定流量係數kv			10	16	25	40	63	100	250	250	400	630	100	1600	2700
公稱壓力MPa			1.6 4.0 6.4
行　程mm			16		25		40			63			100
介質溫度℃			-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
流量特性			直線、等百分比
法蘭標準			符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質	PN (MPa)	1.6	WCB(ZG230-450) CF3CF8 CF8M
閥體材質	PN (MPa)	4.0,6.0	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質			1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋型式			普通式（常溫型），熱片式（中溫型）
可調比			30:1
氣源接頭			M16×1.5

四、氣動執行機構：

型　號	ZHA(B)-1	ZHA(B)-2	ZHA(B)-3	ZHA(B)-4	ZHA(B)-5	ZHA(B)-6
有效麵積cm2	200	280	400	630	1000	1600
行　程mm	10	16	25	40	60	1000
彈簧範圍KPa	20～100(標準)；20～100、40～200、20～60、60～100、80～240

五、主要技術性能指標：

項目		指標值
基本誤差％	不帶定位器	±5.0
基本誤差％	帶定位器	±1.0
回差％	不帶定位器	3.0
回差％	帶定位器	1.0
死區％	不帶定位器	3.0
死區％	帶定位器	0.4
允許泄漏量L/h		1×10-3×閥額定容量

六、外形尺寸：

公通徑(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L (mm)	PN1.6MPa	185	200	220	250	275	300	350	410	450	550	670	770
	PN4.0MPa	190	210	230	255	285	310	335	425	460	560	740	805
	PN6.4MPa	200	210	235	265	295	320	370	440	475	570	750	820
H (mm)	普通型	567	570	645	650	877	887	899	1058	1068	1110	1498	1574
H (mm)	散熱片型	697	700	775	780	1040	1050	1062	1257	1267	1309	1743	1819
H1(mm)		117	120	139	144	188	208	220	268	278	320	441	503
D(mm)		225				360			470			620
重量(KG)		33	35	47	51	98	111	148	236	292	433	760	920

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【氣動薄膜雙座調節閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
