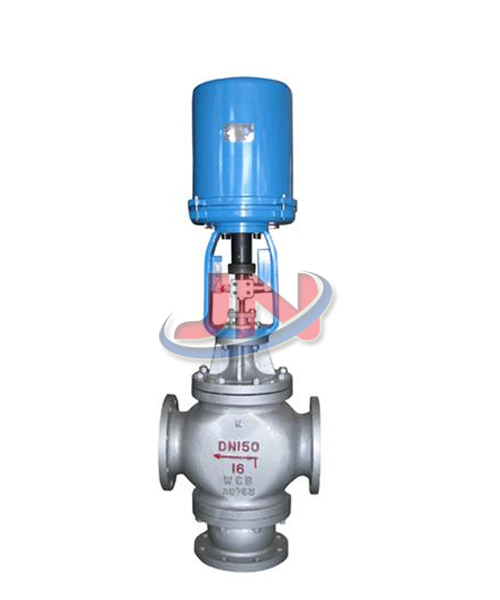

電子式電動三通調節閥

電子式電動三通調節閥無需另配伺服放大器，有入訊號及電源可控製運轉，連線簡單。調節機構有合流和分流兩種作用方式，在某此場合可以替代兩個二通閥和一個三通接管而得到廣泛應用。
更新時間：2018/11/23

型號：ZDLX
類別：調節閥
價格：700
產地：溫州

一、簡介：

電子式電動三通調節閥是由3810L係列電子式電動執行機構與(yu) 三通調節機構組成。電動執行機構內(nei) 有伺服係統，無需另配伺服放大器，有入訊號及電源可控製運轉，連線簡單。調節機構有合流和分流兩(liang) 種作用方式，在某此場合可以替代兩(liang) 個(ge) 二通閥和一個(ge) 三通接管而得到廣泛應用。常用於(yu) 交換器的兩(liang) 相調節及簡單的配比調節。

二、主要技術參數：

公稱通徑DN(mm)	合流		25	32	40	50	65		80	100		125	150	200	250	300
	分流								80	100		125	150	200	250	300
閥座通徑DN(mm)			26	32	40	50	66		80	100		125	150	200	250	300
額定流量係數Kv		合流	8.5	13	21	34	53		85	135		210	340	535	800	1260
		分流	8.5	13	21	34	53		85	135		210	340	535	800	1260
公稱壓力PN (Mpa)			1.6、4.0、6.4
行程L(mm)			16		25			40			60				100
配用電動執行機構型號			3810LSA-20 3810LXA-20		3810LSA-30 3810LXA-30			3810LSA-50 3810LXA-50			3810LSC-65				3810LSC-99
流量特性			直線
可調比R			30：1
法蘭(lan) 尺寸			JB/T79-1994
法蘭(lan) 型式			JB/T79-1994
閥體(ti) 材質			WCB，0Cr18Ni9

三、執行機構主要技術參數：

型號	額定輸出力N	速度mm/sec	技術參數
3810LSA-08	800	4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V(信號線用屏蔽線) 輸出開度信號：DC4-20mA 上蓋防護等級：相當IP55 隔爆標誌：ExdIIBT4
3810LSA-20	2000	2.1
3810LSB-30	3000	3.5
3810LSB-50	5000	1.7
3810LSC-65	6500	2.8
3810LSC-99	10000	2.0
3810LXA-08	800	4.2
3810LXA-20	2000	2.1
3810LXB-30	3000	3.5
3810LXB-50	5000	1.7

四、性能指標：

項目			技術性能指標
基本誤差%			±2.5
回差%			2.5
死區%			1.0
始終點偏差%	電開	始點	±2.5
		終點	±2.5
	電關(guan)	始點	±2.5
		終點	±2.5
額定流量係數誤差%			2.5
允許泄漏量L/h			≤1×10-3×閥的額定容量

五、允許壓差：

公稱通徑DN(mm)	25	32	40	50	65	80	100	125	150	200	250	300
允許壓差PN(MPa)	0.32	2.20	2.20	1.41	1.38	0.94	0.61	0.51	0..36	0..20	0.19	0.13

六、外形尺寸表：

公稱通徑	L			行程	D	H1			行程	H
	PN(MPa)					PN(MPa)			常溫	中溫
	1.6	4.0	6.4			1.6	4.0	6.4	常溫	中溫
25	185	190	200	16	225	145	150	160	555	707
32	200	210	210	16	225	150	160	170	561	709
40	220	230	235	25	225	160	170	180	660	812
50	250	255	265	25	225	180	190	200	675	827
65	275	285	295	40	255	210	220	220	863	1027
80	300	310	320	40	255	220	230	240	868	1032
100	350	355	370	40	255	245	250	260	872	1036
125	410	425	440	60	255	295	300	300	905	1120
150	450	460	475	60	255	310	320	320	920	1135
200	550	560	570	60	255	370	380	380	950	1165
250	640	660	670	100	415	465	474	474	1203	1440
300	740	760	770	100	415	580	585	585	1265	1502

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【電子式電動三通調節閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
