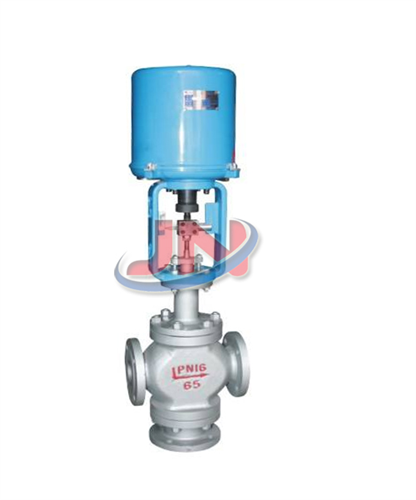

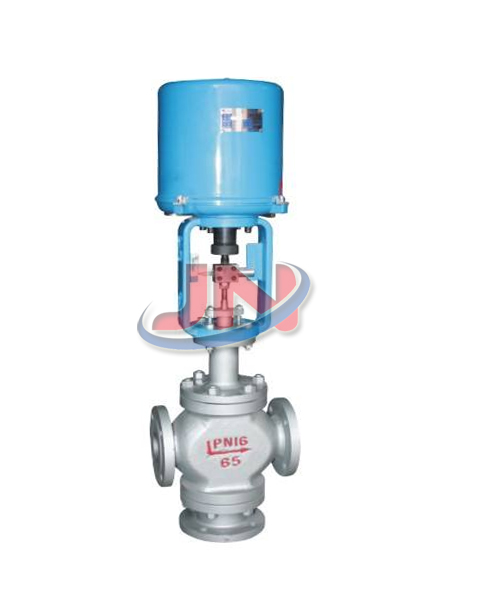

電子式三通調節閥

電子式三通調節閥特別適用於石油工業熱交換器的溫度控製係統和其他的各行業的自動化控製係統。本係列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式
更新時間：2018/11/23

型號：ZDLQ
類別：調節閥
價格：700
產地：溫州

一、特點:
電子式電動三通調節閥電動執行機構為(wei) 電子式一體(ti) 化結構，內(nei) 含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控製調節閥開度，達到對管道內(nei) 流體(ti) 的壓力、流量、溫度、液位等工藝參數的連續調節。
電子式電動三通調節閥具有調節精度高，動作穩定可靠等優(you) 點。合流型主要用於(yu) 將兩(liang) 種流體(ti) 混合成第三種流體(ti) ；分流型主要用於(yu) 將一股流體(ti) 分成兩(liang) 股流體(ti) 。該產(chan) 品可代替兩(liang) 台互為(wei) 開關(guan) 的單、雙座調節閥，用於(yu) 液體(ti) 、氣體(ti) 、蒸汽等介質的調節與(yu) 控製。一台三通閥可代替兩(liang) 台單座閥或雙座閥使用，占據空間體(ti) 積小，節省安裝管道及費用。

二、主要技術參數：

公稱通徑DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量係數 (KV)	合流	6.3	8.5	13	21	34	53	85	135	210	340	535	800	1280
	分流							85	135	210	340	535	800	1280
額定行程L（mm）		16		25			40			60			100
公稱壓力PN（MPa）		1.6 2.5 4.0 6.4 10.0
執行機構型號	PSL	PSL201		PSL202		PSL204		PSL208			PSL312		PSL320
	3810L	381LSA-08		381LSA-20		381LSB-30		381LSB-50			381LSC-65		381LSC-160
固有流量特性		直線、等百分比
固有可調比		30：1
工作溫度t（℃）		普通型：鑄鋼-40-250；鑄不鏽鋼-60-250 散熱型：鑄鋼-40-450；鑄不鏽鋼-60-450
輸入信號		0-10mADC、4-20mADC、220VAC（開關(guan) 信號）
電源電壓		220VAC 50Hz

三、主要性能參數：

型號		額定輸出力N		速度mm/s		技術參數
PSL	381L	PSL	381L	PSL	381L	PSL	381L
201	381LSA-08 381LXA-08	1000	800 800	0.25	4.2 4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標誌：ExdⅡBT4 帶手柄
202	381LSA-20 381LXA-20	2000	2000 2000	0.50	2.1 2.1
204	381LSB-30 381LXB-30	4500	3000 3000	0.50	3.5 3.5
208	381LSB-50 381LXB-50	8000	5000 5000	1.00	1.7 1.7
312	381LSC-65	12000	6500	0.60	2.8
325	381LSC-99	25000	10000	1.0	2.0

四、主要性能指標：

項目			指標值
基本誤差％			配3810L±2.5；帶定位器 ±1.0
回差％			配381L ±2.0；配PSL±1.0
死區％			1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關(guan)	始點	±2.5
		終點	±2.5
可調範圍			50：1
額定行程偏差％			2.5
泄量量L/H			符合JB/T7387-94 IV級小於(yu) 閥的額定容量×10-4

五、允許壓差：

公稱通徑(mm)		20				25	40		50	65	80	100	150		200	250	300
閥座直徑(mm)		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
執行機構		允許壓差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												?1.26	0.87	0.49	0.32	0.22
配381L	381LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	381LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	381LSC-65									1.51	0.99	0.64	0.41	0.28
	381LSC-99												0.63	0.44	0.25	0.16	0.11

六、外形尺寸：

公稱通徑（DN）		20	25	32	40	50		65	80	100	125	150		200	250	300
結構長度（L）	PN16/25	180	185	200	220	250		275	305	350	410	450		550	670	770
	PN40	185	190	210	230	255		285	310	355	425	460		560	690	795
	PN64	190	200	220	240	265		295	320	370	440	475		570	752	819
常溫型（H）	PN16/25	535	553	556	698	703		959	969	981	1061	1076		1109	1361	1458
	PN40	540	558	561	703	708		964	974	986	1066	1081		1114	1366	1463
	PN64	545	563	566	708	713		969	979	991	1071	1086		1119	1371	1468
高溫型（H）	PN16/25	735	753	756	898	903		1209	1219	1231	1381	1396		1429	1711	1808
	PN40	745	763	766	908	913		1219	1229	1241	1391	1406		1439	1721	1818
	PN64	755	773	776	918	923		1229	1239	1251	1401	1416		1449	1731	1828
H1	PN16/25	95	117	120	139	144		188	208	220	268	278		320	441	465
	PN40	100	122	125	144	149		193	213	225	273	283		325	446	47 0
	PN64	105	127	130	149	154		198	218	230	278	288		330	451	475
H2		87			90
D		225					257						310
壓力等級		GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
執行機構		PSL係列、3810係列、DKJ或DKZ係列等

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【電子式三通調節閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
