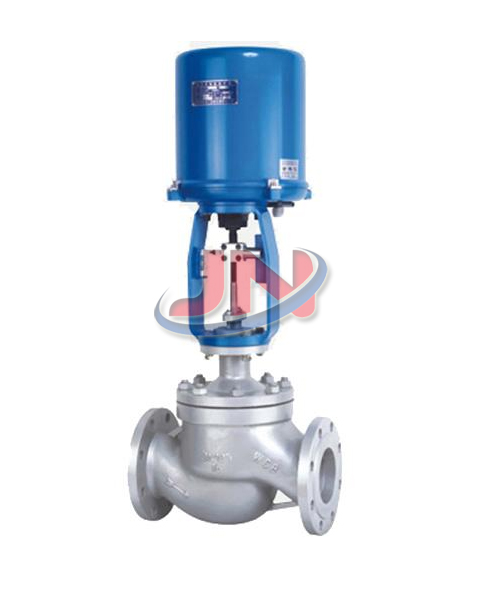

一、結構特點和應用範圍： 防爆電動套筒調節閥是由3610L型電子式電動執行機構和套筒調節機構組成。電動執行機構內(nei) 有伺服係統，無須另配伺服放大器，有電源及輸入信號即可控製運轉。調節機構采用平衡式閥塞結構，具有閥塞穩定性好，不易產(chan) 生震動，噪音低，對溫度敏感性小，允許使用壓差較大等特點，適用於(yu) 流量大、泄漏量要求不嚴(yan) 格的場合。套筒調節切斷閥采用了軟密封或硬密封結構，特別適用於(yu) 既要求調節又要求切斷的場合。
二、主要技術參數：
公稱通徑mm
25
40
50
65
80
100
150
200
250
300
額定流量係數Kv
2、3.2、 5、8、10
16 25
25 40
40 63
63 100
100 155
250 370
400 580
630 900
1000 1300
公稱壓力MPa
1.6 、 6.4
行 程mm
16
60
流量特性
直線、等百分比
介質溫度oC
-20～200(常溫)；-40～450(中溫)；-250～-60(低溫)
法蘭(lan) 尺寸、型式
PN16：按JB78-59光滑式 PN64：按JB/T79.2-94凹式(常、中溫)按JB/T79.3-94榫槽式(低溫)
閥體(ti) 材質
公稱壓力
MPa
1.6
常溫: HT200ZG230-450ZG1Cr18Ni9Ti
6.4
常溫: ZG230-450ZG1Cr18Ni9Ti
中溫: ZG230-450ZG1Cr18Ni9Ti
低溫: ZG1Cr18Ni9Ti
三、主要技術參數：
型號
額定輸出力N
速度mm/s
技術參數
361LSA-20 361LXA-20
2000
2.1
電 源：220V±10%Va.c. 50Hz 輸入信號：4-20mAd.c. 1-5Vd.c. (信號線用屏蔽線) 開度信號：4-20mAd.c. 保護等級：相當IP55 防爆標誌：ExdⅡBT4
361LSB-30 361LXB-30
3000
3.5
361LSB-50 361LXB-50
5000
1.7
361LSC-65
6500
3.4
361LSC-99
10000
2.0
361LSC-160
16000
1.0
四、主要性能指標：
項 目
指標值
基本誤差%
±2.5
回 差%
死 區%
3.0
始終點偏差 %
額定行程偏差%
+2.5
允許泄漏量1/h
ZDLM型
1×10-3×閥額定容量
ZDLM2型
1×10-5×閥額定容量
ZDLM3型
1×10-4×閥額定容量
五、允許壓差：
公稱通徑 mm
允許壓差 MPa
ZDLM
3.6
2.7
2.6
ZDLM2(M3)
5.5
4.1
3.2
2.4
訂貨須知： 1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。 3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。 4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。
驗貨（卸貨）須知： 1、仔細對照與(yu) 訂購時的產(chan) 品【防爆電動套筒調節閥】是否一樣，及包裝箱有沒有破損等。 2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
