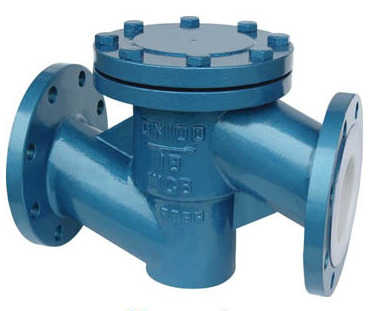

升降式襯氟止回閥

升降式襯氟止回閥專用於控製腐蝕性或強腐蝕性介質，閥體內腔表麵覆有可供選擇的各種氟塑料，具有強度高、耐腐蝕性能好的特點；適用於不同工作溫度和流體管路，防止各類管路或設備上的介質逆流的單向啟閉。
更新時間：2018/11/22

型號：H41F46
類別：襯氟閥門
價格：700
產地：溫州

一、簡介：
升降式襯氟止回閥與(yu) H42F46、H44F46、H40F46襯氟止回閥都是一種依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動防腐閥門，又稱逆止閥或單向閥。H41F46型升降式止回閥適於(yu) 水平安裝；H40F46、H42F46型升降式止回閥適於(yu) 垂直安裝；H44F46型旋啟式止回閥垂直、水平安裝都可以。

二、製造標準：
設計製造標準：GB/T 12235-2007
結構長度標準：GB/T 12221-2005
連接法蘭(lan) 標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

三、產(chan) 品特點：
1、產(chan) 品分升降立式止回閥及升降式直通止回閥，便於(yu) 多種工況下使用。
2、設計規範：遵循GB 13932/GB122235/GB12236/JB/T8937/APl594標準。
3、適用於(yu) 各種濃度的強堿有機溶劑以及其它腐蝕性氣體(ti) 、液體(ti) 介質的管路上使用。

四、零部件材料：

序號	零件名稱	灰鑄鐵	鑄鋼	不鏽耐酸鑄鋼		超低碳不鏽耐酸鑄鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體(ti) /閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣/閥杆	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯裏/閥座	PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
4	緊固螺栓	WCB		1Cr17Ni2		1Cr18Ni9Ti
5	螺母	PTFE（F4）		CF8		CF8

五、主要外形及連接尺寸：

公稱通經		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN（mm）	NPS（inch）	L	PN1.0MPa						PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	130	95	65	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14	150	105	75	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14	160	115	85	2	16	4-φ14
32	5/4	180	135	100	78	2	18	4-φ18	180	135	100	2	18	4-φ18
40	3/2	200	145	110	85	3	18	4-φ18	200	145	110	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18	230	160	125	3	20	4-φ18
65	5/2	290	180	145	120	3	20	4-φ18	290	180	145	3	20	4-φ18
80	3	310	195	160	135	3	22	4-φ18	310	195	160	3	22	4-φ18
100	4	350	215	180	155	3	22	8-φ18	350	215	180	3	24	8-φ18
125	5	400	245	210	185	3	24	8-φ18	400	245	210	3	26	8-φ18
150	6	480	280	240	210	3	24	8-φ23	480	280	240	3	28	8-φ23
200	8	600	335	295	265	3	26	8-φ23	495	335	295	3	30	12-φ23
250	10	622	390	350	320	3	28	12-φ23	622	405	355	3	32	12-φ25
300	12	698	440	400	368	4	28	12-φ23	698	460	410	4	34	12-φ25
350	14	787	500	460	428	4	30	16-φ23	787	520	470	4	38	16-φ25
400	16	914	565	515	482	4	32	16-φ25	914	580	525	4	40	16-φ30

六、簡圖：

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【升降式襯氟止回閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
