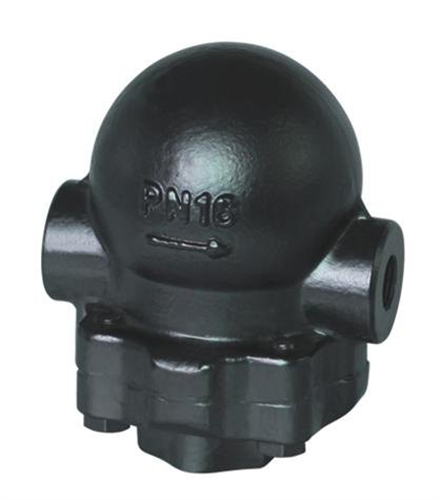

一、簡介： 杠杆浮球式蒸汽疏水閥的最大優(you) 點是不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排，最小過冷度為(wei) 0℃，能使加熱設備達到最佳工作效率；杠杆浮球式蒸汽疏水閥的閥座總處於(yu) 液位以下，形成水封，無蒸汽泄漏；它的最低工作壓力0.01Mpa，最大背壓率≤85%；內(nei) 部帶有排氣裝置，杠杆浮球式蒸汽疏水閥采用自動排空氣閥，能自動排除不凝結氣體(ti) ，非常靈敏，工作質量高，使用壽命長。該疏水閥設計有平衡雙閥座 結構，可達到小體(ti) 積大排水量，特別適用於(yu) 大型加熱設備和換熱站設備的阻汽排水，是大型加熱設備首選的蒸汽疏水閥 。
二、特點性能： 采用新型閥機構（新 SCCV 關(guan) 閉方式），具有優(you) 良的密封性和耐久性。 平衡雙閥座設計，比一般的疏水閥體(ti) 積小而排量大，在特大排量場合更能發揮優(you) 越性。 內(nei) 裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。 全部部件安裝在閥蓋上，閥無需從(cong) 配管上卸下，就可維修保養(yang) ，簡單方便。
三、工作原理： 該閥利用雙閥孔，使閥蕊在開閥時壓力相對減少，從(cong) 而獲得超大排量。工作時浮球隨閥腔內(nei) 液體(ti) 位的變化而上下浮動，帶動杠杆打開或關(guan) 閉閥座。由於(yu) 閥座孔在凝結水水位以下，形成水封，水、汽自然分離，達到無蒸汽泄漏
四、安裝及使用說明： 1、浮球式 疏水閥在安裝前必須清冼管路，除去雜物。 2、疏水閥應水平安裝，疏水前的管道要朝疏水閥方向下坡一點，以免產(chan) 生汽鎖現象,其閥體(ti) 上指示的流向必須與(yu) 管路內(nei) 凝結水的流向一致。 3、本閥在安裝時，應盡可能接近供熱設備，管路直徑不能小於(yu) 本閥的公稱通徑。 4、本閥應安裝在蒸汽管路的末端，最低點。 5、整個(ge) 裝置中，各設備各安裝疏水閥，分別排出凝結水，以免產(chan) 生汽阻現象，影響加熱效果。 6、若長期停止送汽時，疏水閥體(ti) 內(nei) 的積水應由閥體(ti) 下端螺塞孔排出。 7、在每個(ge) 疏水閥前後要安裝門，宜采用閘閥，以便於(yu) 維修疏水閥時使用。
五、零部件材料：
零部件材料袋
材料
閥體(ti) 、閥蓋
WCB 、HT250 不鏽鋼
閥座、閥芯
不鏽鋼
浮球
控製架
熱敏元件
哈氏合金
六、技術參數：
產(chan) 品型號 Product Type
公稱通徑 Nominal diameter
連接方式 Type Of Connection
使用壓力（Mpa)
溫度( ℃ ）
外形尺寸（mm)External Dimensions
L
L1
H1
H2
W
SFT14-16
15-20
螺紋
0.01-1.6
250
125
155
55
15-25
190
220
120
80
140
SFT44-16 (SFT43) (SFT46)
15-20 25
法蘭(lan)
350
195 215
255
85
115
110
32-50 65-80
230 270
345 420
175 218
110 125
190 220
SUNA
23
H
26,
15-20 25 32-50
0.01-4.0
195 215 230
145 235
60 125
90 145
訂貨須知： 1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。 3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。 4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。
驗貨（卸貨）須知： 1、仔細對照與(yu) 訂購時的產(chan) 品【杠杆浮球式蒸汽疏水閥】是否一樣，及包裝箱有沒有破損等。 2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
