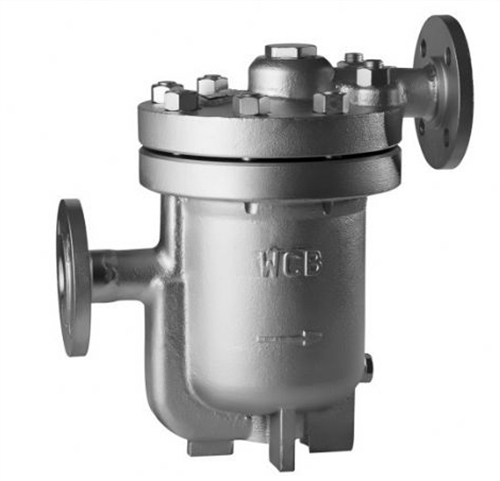

倒置桶先導式蒸汽疏水閥

一、倒置桶先導式蒸汽疏水閥簡介：
  疏水閥是機械型疏水閥中工作性能最可靠的疏水閥之一，它的內(nei) 部結構隻有一個(ge) 半浮球式的球桶為(wei) 活動部件，開口朝下，半浮球式的球桶外圓經過精細研磨，整個(ge) 球麵都可為(wei) 密封麵。使用壽命很長，能抗水錘，沒有易損件，無故障，經久耐用，無蒸汽泄漏，節能效果好。該疏水閥廣泛用於(yu) 蒸汽加熱設備，蒸汽管網凝結水回收係統，是當今結構zui先進的疏水閥之一。


二、工作原理：
  疏水閥隻有一個(ge) 半浮球式的球桶為(wei) 活動部件，開口朝下，球桶即是啟閉件，又是密封件。當裝置剛啟動時，管道內(nei) 的空氣和低溫凝結水經過發射管進入疏水閥內(nei) 閥內(nei) 的雙金屬片排空元件把球桶彈開，閥門開啟，空氣和低溫凝結水迅速排出。當蒸汽進入球桶內(nei) ，球桶產(chan) 生向上浮力，同時閥內(nei) 的溫度升高，雙金屬片排空元件收縮，球捅漂向閥口，閥門關(guan) 閉。當球桶內(nei) 的蒸汽變成凝結水，球桶失去浮力往下沉，閥門開啟，凝結水迅速排出。當蒸汽再進入球桶之內(nei) ，閥門再關(guan) 閉，間斷和連續工作。由於(yu) 閥座處於(yu) 水封隔離，水汽分開，工作時無蒸汽泄漏。


三、特點及性能：
1、對凝結水的發生量適應性強，既可間歇排放，又可連續排放。
2、內(nei) 部裝有大排量的雙閥座差壓機械和SCCV關(guan) 閉係統，體(ti) 積小而排量大。
3、內(nei) 部零件全部采用不鏽鋼製造，並且安裝在閥蓋上，維修保養(yang) 極為(wei) 方便。
4、背壓率高90％
5、汽水分離可靠：水汽經U型通道從(cong) 閥下部進入，閥內(nei) 始終處於(yu) 水封狀態，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水擊，吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖，空氣氣堵現象。
7、與(yu) 杠杆機械結合可製成高壓閥。


四、技術參數表：

產(chan) 品型號 公稱通徑（DN） 連接方式 使用壓力 zui高允許溫度 外型尺寸

L H1 H2 W

DT312-L DT313-L DT315-L 15~25 法蘭(lan) 螺紋 0.01~5.0 425 305 170

15~25 345 210

25~50 475 240

DT415-L DT421 25~50 法蘭(lan) 0.1~15.0 550 495 245

15~25 310 115 165 210

DT1811 DT1811 DT1822 10~15 螺紋 0.1~4.0 425 110 145 73

15~25 110 166 73

20~20 120 230 108

DT1010 DT1013 15~20 螺紋 0.01~4.0 425 185 73

20~25 295 114

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【倒置桶先導式蒸汽疏水閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
