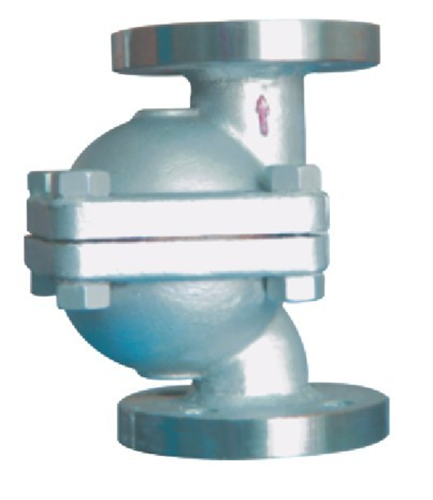

一、簡介： 立式自由浮球式疏水閥是目前國內(nei) 最先進的蒸汽疏水閥之一，產(chan) 品技術質量和製造工藝達到國際上同類產(chan) 品的最高水平。我公司引進國外最先進的空心浮球研磨專(zhuan) 用設備，對不鏽鋼自由浮球進行精細研磨，浮球圓度誤差達到直徑的千分之二，由於(yu) 浮球精度高，能確保疏水閥的密封性能，整個(ge) 球麵都可為(wei) 密封麵，使用壽命很長。 立式自由浮球式疏水閥適用於(yu) 蒸汽管網及各種小型加熱設備裝置，阻止蒸汽泄漏；不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排，能使加熱設備達到沒有凝結水存聚。它的最大優(you) 點是可垂直安裝於(yu) 蒸汽管道上，使用方便。
二、工作原理： 立式自由浮球式蒸汽疏水閥的結構簡單，內(nei) 部隻有一個(ge) 精細研磨的不鏽鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長。裝置剛起動時，管道內(nei) 出現空氣和低溫冷凝水，雙金屬自動排空氣元件把浮球推離閥座，閥門打開，排除不凝結氣體(ti) ，低溫冷凝水流進疏水閥，浮球上升，凝結水迅速排放。裝置很快提升溫度，管道內(nei) 溫度上升到飽和溫度之前，雙金屬自動排空氣元件感溫變型伸直；蒸汽疏水閥進入正常運行狀況，浮球隨液位升降調節閥孔流量；當凝結水停止進入時，浮球隨介質流向逼近閥座，關(guan) 閉閥門。立式自由浮球式蒸汽疏水閥的閥座總處於(yu) 液位以下，形成水封，無蒸汽泄漏。
三、結構特點： 1、能連續排水、性能穩定、排水量大、漏水量小。 2、能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。 3、有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。
四、零部件材料：
主要零件 Main Part
材料 Material
閥體(ti) Body
碳鋼 Carbon Steel
閥蓋 Donnet
閥座 Seat
不鏽鋼 Atainless Steel
過濾器 Percolator
五、外形尺寸表：
型 號
通徑 ( mm )
連接方式
外形尺寸
H
L
CS11H-16- Ⅰ L CS11H-16C- Ⅰ L
15
螺紋
120
84
20
25
CS41H-16- Ⅰ L CS41H-16C- Ⅰ L
法蘭(lan)
150
CS11H-16- Ⅱ L CS11H-16C- Ⅱ L
160
170
CS41H-16- Ⅱ L CS41H-16C- Ⅱ L
210
195
訂貨須知： 1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。 3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。 4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。
驗貨（卸貨）須知： 1、仔細對照與(yu) 訂購時的產(chan) 品【立式自由浮球式疏水閥】是否一樣，及包裝箱有沒有破損等。 2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
