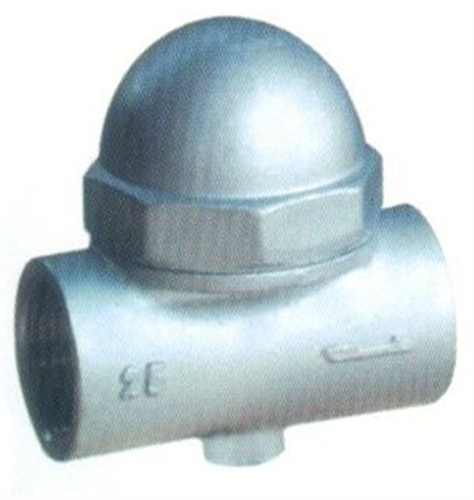

不鏽鋼可調金屬片式疏水閥

不鏽鋼可調金屬片式疏水閥結構獨特、性能優良、排水量大、漏汽溫度可調節，過冷度在2℃左右，可能排除大量冷空氣和其它不凝汽體，不會產生汽堵現象。可更換內件，易於維修和調整。
更新時間：2018/11/22

型號：CS17
類別：疏水閥
價格：700
產地：溫州

一、特點：
1、排放溫度可在閑調解，安裝姿勢自由，內(nei) 件全不鏽鋼。
2、利用高溫凝結水行程水封式，有效減少蒸汽泄漏。
3、動作靈敏，抗水擊，無噪音，排空性能優(you) 良。
4、結構簡單，容易維修保養(yang) ，適用高溫蒸汽管線。

二、主要零部件材料：

型號/項目

　　17
CS47H-
　　 67

16
25C
40

閥體(ti)

碳鋼

閥蓋

閥芯

不鏽鋼

閥座

不鏽鋼

熱敏元件

熱雙金屬片

過濾器

不鏽鋼

三、主要性能規範：

型號/項目	CS17H-16C CS47H-16C CS67H-16C	CS17H-25 CS47H-25 CS67H-25	CS17H-40 CS47H-40 CS67H-40	單位
公稱壓力	1.6	2.5	4.0	Mpa
殼體(ti) 試驗壓力	2.4	3.8	6.0
zui高工作壓力	1.6	2.5	4.0
zui高工作溫度	203	220	247	℃
zui高允許溫度	425	425	425	℃
工作介質	蒸汽、凝結水Stemam

四、主要外形及連接尺寸：

型號	DN	螺紋連接				承接焊連接					法蘭(lan) 連接
		RC	L	H	W	L	H	W	d'	T	L	H	D	K	d	C	F	N-φ
		（mm）				（mm）					（mm）
CS17H-16C CS47H-16C CS67H-16C	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	1 1 / 4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	1 1 / 2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-25 CS47H-25 CS67H-25	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	1 1 / 4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	1 1 / 2	165	140	115	165	140	115	48	13	230	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-40 CS47H-40 CS67H-40	15	1/2	100	92	82	100	92	82	22	12	250	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	1 1 / 4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	1 1 / 2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【不鏽鋼可調金屬片式疏水閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
