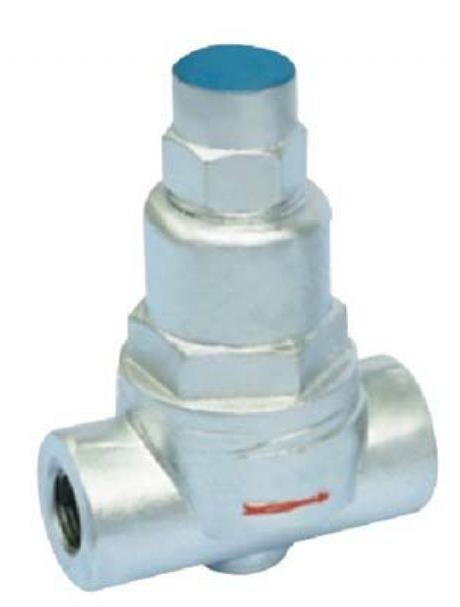

可調雙金屬片式疏水閥

可調雙金屬片式疏水閥結構獨特、性能優良、排水量大、漏汽溫度可調節，過冷度在2℃左右，可能排除大量冷空氣和其它不凝汽體，不會產生汽堵現象。可更換內件，易於維修和調整。
更新時間：2018/11/22

型號：CS17H
類別：疏水閥
價格：700
產地：溫州

一、簡介:
可調雙金屬片式疏水閥：內(nei) 螺紋連接（CS17H）、法蘭(lan) 連接（CS47H）、承插焊連接（CS67H），雙金屬片結構形式，閥座密封麵材料為(wei) Cr13 係不鏽鋼，公稱壓力 PN16~PN40，閥體(ti) 材料為(wei) 碳鋼的蒸汽疏水閥。雙金屬片式疏水閥主要用於(yu) 顯熱加熱的場合，能自動排除低於(yu) 設定溫度的凝結水，而將高於(yu) 設定溫度的凝結水保留在閥的入口處，對提高和節約能源起著重要的作用。

二、性能規範：

型號Type/項目Item	CS17H-16C CS47H-16C CS67H-16C	CS17H-25 CS47H-25 CS67H-25	CS17H-40 CS47H-40 CS67H-40	單位 Unit
公稱壓力 Nominal Pressure	1.6	2.5	4.0	Mpa
殼體(ti) 試驗壓力 Shell Test Pressure	2.4	3.8	6.0
最高工作壓力 Max	1.6	2.5	4.0
最高工作溫度Max Works Temperature	203	220	247	℃
最高允許溫度Max Vouchsafement Temperature	425	425	425	℃
工作介質 Working Medium	蒸汽、凝結水Stemam

三、零部件材料：

型號Type/項目Item

　　17
CS47H-
　　 67

16
25C
40

閥體(ti) Body

碳鋼Carbon Steel

閥蓋Donner

閥芯

不鏽鋼Atainless Steel

閥座Seat

不鏽鋼Atainless Steel

熱敏元件

熱雙金屬片

過濾器Percolator

不鏽鋼Atainless Steel

四、主要外形及連接尺寸：

型號 Type	DN	螺紋連接				承接焊連接					法蘭(lan) 連接
		RC	L	H	W	L	H	W	d’	T	L	H	D	K	d	C	F	N-φ
		(mm)				(mm)					(mm)
CS17H-16C CS47H-16C CS67H-16C	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-25 CS47H-25 CS67H-25	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	230	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-40 CS47H-40 CS67H-40	15	1/2	100	92	82	100	92	82	22	12	250	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18

五、特點及性能：
1、新型SCCV關(guan) 閉係統設計，關(guan) 閉可靠，壽命長久。
2、排放溫度在管網運行時就可進行，並可任意角度安裝。
3、內(nei) 部零件全都用不鏽鋼製造，抗腐蝕、汽蝕。
4、通汽初始，閥門全部開啟，低溫冷凝水和空氣迅速排除。大大縮短設備啟動時間。
5、排放溫度可調整,有效地利用高溫凝結水中的顯熱,節能效果顯著。
6、抗水擊，排空氣性能優(you) 良。
7、閥前始終存有高溫凝結水，形成可靠的水封，無蒸汽泄漏。
8、動作時無噪音，有利於(yu) 保護環境。

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【可調雙金屬片式疏水閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
