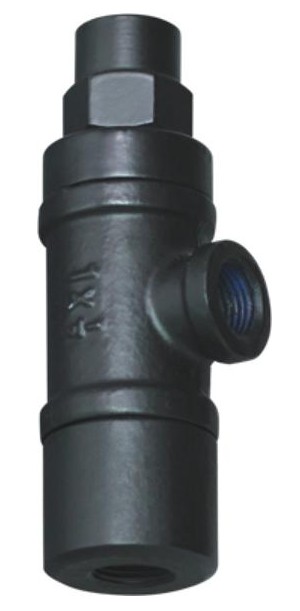

角式液體膨脹式疏水閥

角式液體膨脹式疏水閥的內部結構是一個不鏽鋼波紋管為主要動作元件，內充一種汽化溫度低於水飽和溫度的液體。
更新時間：2018/11/22

型號：CS14F
類別：疏水閥
價格：700
產地：溫州

一、結構特點：
1、排水溫度可以調節在70~100之間，使用方便。
2、能夠阻止高溫凝結水的排放，保持蒸汽管線的熱能。
3、連續排放，沒有噪音，蒸汽壓力的小波動沒有影響使用。
4、結構簡單，安裝方便，隨意。
5、具有良好的排空性能，不怕凍，零泄漏，背壓率達到75%以上。

二、工作原理：
角式液體(ti) 膨脹式疏水閥的內(nei) 部結構是一個(ge) 不鏽鋼波紋管為(wei) 主要動作元件，內(nei) 充一種汽化溫度低於(yu) 水飽和溫度的液體(ti) 。當裝置啟動時，管道出現冷卻凝結水，波紋管內(nei) 液體(ti) 處於(yu) 冷凝狀態，閥心在彈簧的彈力下處於(yu) 開啟位置。當冷凝水溫度漸漸升高，波紋管內(nei) 充液開始蒸發膨脹，內(nei) 壓增高，變形伸長，帶動閥心向關(guan) 閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關(guan) 閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。

三、零部件材料：

閥體(ti) 材料	鑄鐵、碳鋼WCB、不鏽鋼304
閥蓋材料	鑄鐵、碳鋼WCB、不鏽鋼304
閥座球材料	不鏽鋼304
過濾網	不鏽鋼304

四、排量表：

型號	通徑 (mm)zui	z高工作壓力	不同壓差 (△P)下的排水量（Kg/h)
型號	通徑 (mm)zui	z高工作壓力	0.5	0.2	0.4	0.6	0.8	1.0	1.2	1.6	2.0	2.5	3.0	3.5	4.0
CS11H-16 CS11H-16C CS41H-16	15 20 25	0.4	310	500	620
		0.8	260	390	500	550	580
		1.2	300	340	370	400	430	460	490
		1.6	260	290	320	350	380	410	440	470
CS11H-16 CS41H-16 CS11H-16C CS41H-16C CS41H-25 CS41H-40	15 20 25	0.4	490	750	980
		0.8	430	650	760	820	890
		1.2	400	510	570	620	700	760	820
		1.6		390	450	510	570	620	700	760
		2.5				280	340	380	440	500	560	620
		4.0							290	330	380	430	480	520	560
CS41H-16 CS41H-16C CS41H-25 CS41H-40	25 32 40 50	0.4	1850	2500	2980
		0.8	1250	1900	2100	2450	2750
		1.2	900	1450	1650	1900	2100	2250	2400
		1.6		1200	1560	1450	1450	1650	1750	2100
		2.5				700	850	950	1050	1200	1350	1650
		4.0						700	750	800	860	920	980	1050	1150
CS41H-16 CS41H-16C CS41H-25 CS41H-40	40 50	0.4	2800	4250	5800
		0.8	1800	2980	3650	4250	4750
		1.2		2500	3000	3450	3900	4100	4500
		1.6		2150	2650	3000	3300	3600	3950	4100
		2.5					2100	2650	3000	3300	3650	3900
		4.0						1000	1350	1650	1950	2250	2500	2750	3000
CS41H-16 CS41H-16C CS41H-25 CS41H-40	50 65 80 100 150	0.4	5000	8500	11500
		0.8	4200	6200	7800	8900	9500
		1.2	2200	3600	4700	5500	6200	6800	7600
		1.6		3600	4400	5000	5400	5900	6100	6800
		2.5				3200	3600	3900	4200	4700	5100	5400
		4.0						2850	3000	3250	3700	3950	4050	4400	5000

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【角式液體(ti) 膨脹式疏水閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
