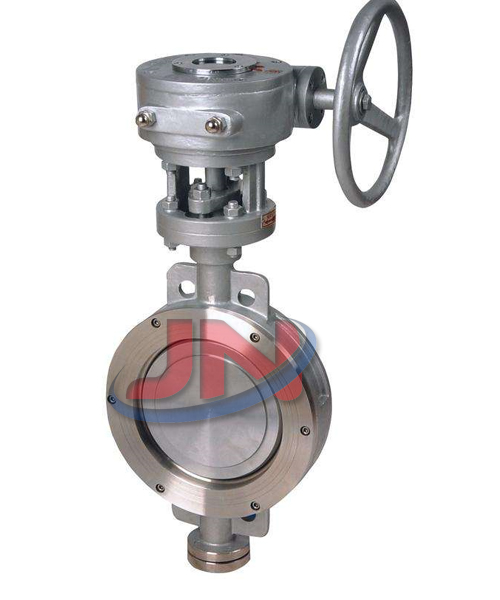

一、簡介: 對夾式硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用於(yu) 介質溫度≤425℃的冶金、電力、石油化工、以及給排水和市政建設等工業(ye) 管道上，作調節流量和載斷流體(ti) 使用。該閥采用三偏心結構，閥座與(yu) 碟板密封麵均采用不同硬度和不鏽鋼製作，具有良好的耐腐蝕性，使用壽命長，本閥均由雙向密封功能，產(chan) 品符合國家GB/T13927閥門壓力試驗標準。
二、D373H對夾式硬密封蝶閥產(chan) 品特點： 1、本閥采用三偏心密封結構，閥座與(yu) 蝶板幾乎無磨損，具有越觀越緊的密封功能。 2、密封圈選用不鏽鋼製作，具有金屬硬密封和彈性密封的雙重優(you) 點，無論在低溫和高溫的情況下，均具有優(you) 良的密封性能，具有耐腐蝕,使用壽命長等特點。 3、碟板密封麵采用堆焊鈷基硬質合金，密封麵耐磨損，使用壽命長． 4、大規格蝶板采用絎架結構，強度高，過流麵積大，流阻小。 5、驅動裝置可以多工位（旋轉90°或180°）安裝，便於(yu) 用戶使用。
三、技術參數：
公稱通經DN（mm）
50～2000
公稱藥理PN（MPa）
0.6
1.0
1.6
2.5
密封試驗（MPa）
0.66
1.1
1.76
2.75
強度試驗（MPa）
0.9
1.5
2.4
3.75
適用溫度
碳鋼：-29℃～425℃ 不鏽鋼：-40℃～650℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體(ti)
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳(chuan) 動、電動、氣動、液動
四、零部件材料：
零件名稱
材料
閥體(ti)
WCB、合金鋼、不鏽鋼、QT450-10
蝶板
閥軸
2Cr13不鏽鋼、合金鋼
密封圈
不鏽鋼圈
填料
柔性石墨
五、采用標準：
製造標準
JB/T 8527-97
法蘭(lan) 標準
GB9113-2000
結構長度標準
GB12221-89
檢驗標準
GB/T 13927-92
六、主要外形尺寸：
公稱通經
（DN）
主要尺寸
法蘭(lan) 尺寸和螺栓規格
1.0MPa
1.6MPa
2.5MPa
L
H
H1
D1
4-Ф-M
50
43
350
112
125
Ф18
65
46
370
115
145
80
49
380
120
160
100
56
420
138
180
190
Ф23
64
460
164
210
220
Ф27
150
70
555
175
240
250
200
71
605
208
295
M20
310
M24
76
680
243
355
M27
300
83
800
283
400
410
430
92
835
470
490
M30
102
915
340
515
525
550
M33
450
114
960
565
585
600
500
127
1020
620
650
660
154
1225
725
770
M36
700
165
1355
840
875
M39
1470
640
950
990
M45
900
203
1545
710
1050
1090
1000
216
1795
1160
1170
1210
M52
1200
254
1965
890
1380
1390
1420
訂貨須知： 1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。 3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。 4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。
驗貨（卸貨）須知： 1、仔細對照與(yu) 訂購時的產(chan) 品【對夾式硬密封蝶閥】是否一樣，及包裝箱有沒有破損等。 2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
