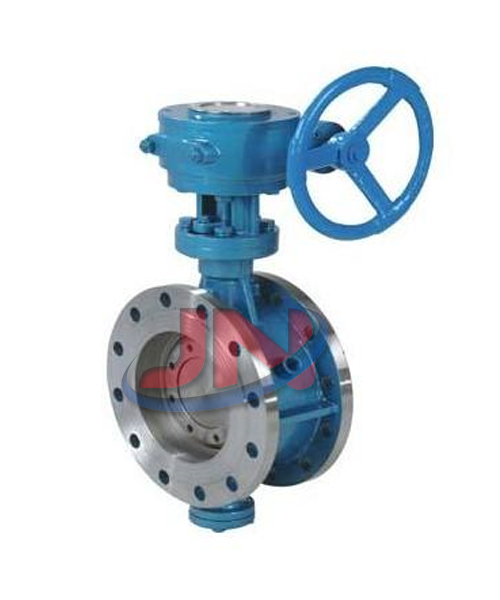

保溫蝶閥

保溫蝶閥也稱夾套蝶閥，是在普通三偏心金屬硬密封蝶閥的基礎上在閥體外部焊裝了金屬夾套，在保溫蝶閥的閥體兩側裝有夾套接口，可涵入蒸汽或其它過熱氣體，以防止介質在常溫狀態下凝固或結晶。
更新時間：2018/11/21

型號：BD343H
類別：蝶閥
價格：700
產地：溫州

一、簡介：
保溫蝶閥也稱夾套蝶閥，是在普通三偏心金屬硬密封蝶閥的基礎上在閥體(ti) 外部焊裝了金屬夾套，在保溫蝶閥的閥體(ti) 兩(liang) 側(ce) 裝有夾套接口，可涵入蒸汽或其它過熱氣體(ti) ，以防止介質在常溫狀態下凝固或結晶。保溫蝶閥的法蘭(lan) 較普通金屬硬密封蝶閥要大一到兩(liang) 個(ge) 規格，主要用於(yu) 石油、化工、冶金、製藥等各類係統。

二、主要零件材質：

零件名稱	材質
零件名稱	GB	ASTM
夾套	25	105
閥座	WCB	A216-WCB
閥體(ti)	25	A105
閥杆	1Cr13	A247-410
填料	柔性石墨
填料壓蓋	WCB	A216-WCB

三、材料適用溫度：

	常溫	增強	通用溫度	高溫	耐磨，高溫
材料代號	F	Fs	M	PPL	Y.H
適用溫度	≤150℃	≤200℃	≤250℃	≤350℃	≤425℃

四、尺寸圖：

保溫蝶閥鴻量泵閥

五、外形尺寸：

公稱通徑DN（mm）	結構長度		外形尺寸（參考值）
公稱通徑DN（mm）	（標準值）L		BD343H				BD643H			BD943H
mm	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3
50	108	150	112	350	180	200	625	245	72	530	250	255
65	112	170	115	370	180	200	625	245	72	530	250	255
80	114	180	120	380	180	200	645	245	72	565	250	255
100	127	190	138	420	180	200	675	355	92	600	250	255
125	140	200	164	460	180	200	715	355	92	640	250	255
150	140	210	175	555	270	280	800	355	92	705	300	315
200	152	230	200	760	400	425	850	250	170	775	300	315
250	165	250	243	830	400	425	925	250	170	945	300	315
300	178	270	250	895	450	560	1035	450	220	1070	300	315
350	190	290	280	950	450	560	1070	450	220	1140	300	315
400	216	310	305	1190	535	580	1190	450	220	1210	300	315
450	222	330	350	1255	535	580	1250	650	280	1335	575	714
500	229	350	380	1305	5385	580	1290	650	280	1415	575	714
600	267	390	445	1340	570	660	1455	850	380	1605	656	810
700	292	430	480	1520	750	550	1585	850	380	1844	656	810
800	318	470	530	1710	750	550	1700	1250	380	2040	656	810
900	330	510	580	1810	750	550	1965	1250	380	2255	785	863
1000	410	550	650	1960	900	750	2015	1250	380	2380	785	863
1200	470	630	760	2250	1000	925	2250	1250	380	2640	785	863
1400	530	710	850	2435	1000	925	;	;	;	2886	;	;
1600	600	790	1030	2780	1000	925	;	;	;	3456	;	;
1800	670	870	1230	3020	1100	980	;	;	;	3420	;	;
2000	760	950	1350	3270	1100	980	;	;	;	3685

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【保溫蝶閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
