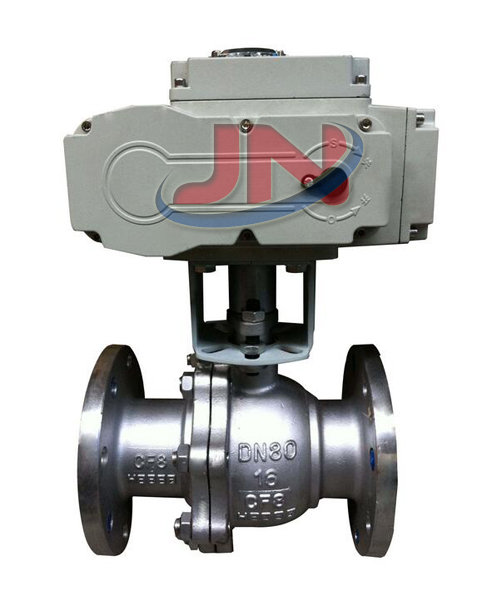

電動球閥

電動球閥適用於兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服係統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控製運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
更新時間：2018/11/21

型號：Q941F
類別：球閥
價格：700
產地：溫州

一、簡介：
電動球閥適用於(yu) 兩(liang) 位切斷、調節的場合。閥與(yu) 執行機構的連接采用直連方式，電動執行機構內(nei) 置伺服係統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控製運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優(you) 點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。

二、執行標準：
1、設計與(yu) 製造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭(lan) 尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

三、功能及特點：
1、結構緊湊
2、體(ti) 積小
3、重量輕
4、閥座與(yu) 端麵法蘭(lan) 距離近
5、物料滯留少
6、密封性能優(you) 越。

四、技術參數及性能：

CH係列執行機構技術參數		閥體(ti) 參數
電源	AC200/220V，50/60Hz	公稱通徑	DN10～300mm
輸出力矩	50N?M～2000N?M	公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa(定製)
動作範圍	0～90° 0～360°	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
動作時間	15秒/30秒/60秒	執行機構	可另配PSQ、HQ、UNIC、361RS 等係列電子式電動執行機構
保護裝置	過熱保護	流量特性	快開特性
環境溫度	-30°～60°	可調範圍	DN10-80	DN100-300
環境溫度	-30°～60°	可調範圍	250:1	350:1
手動操作	同附帶手柄操作	基本誤差	±1%
限位	電氣、機械二重限位	死區	≤1%
防護等級	相當於(yu) IP-65	回差	≤1%
位置測量	可選裝開關(guan) 或電位計	適用溫度	密封麵
驅動電機	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
進線接口	PE1/2?進線線鎖		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

五、主要零部件材料：

零件名稱	材料
閥體(ti)	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M (316L)
球體(ti) 、閥杆	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯柔性石墨
適用介質	水、氣體(ti) 、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕介質		尿素等腐蝕性介質

六、外形尺寸：

公稱壓力DN	L	D	H	L1	D1	b	Z-d1	H1
壓力	1.6/2.5/4.0	1.6/2.5/4.0			1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15	130/130/140	95	275	157	65	14/16/16	4-14	48
20	140/140/150	105	280	157	75	14/16/16	4-14	53
25	150/150/165	115	287	157	85	14/16/16	4-14	58
32	165/165/180	135	354	208	100	16/16/18	4-18	68
40	180/180/200	145	312	208	110	16/16/18	4-18	73
50	200/200/220	160	325	208	125	16/20/20	4-18	80
65	220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90
80	250/250/280	195	365	256	160	20/22/22	8-18	98
100	280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120
125	320/320/360	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140
150	360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167
200	400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210
250	630 750	405 470	545	380
300	750 870	460 530	580	380

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【電動球閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
