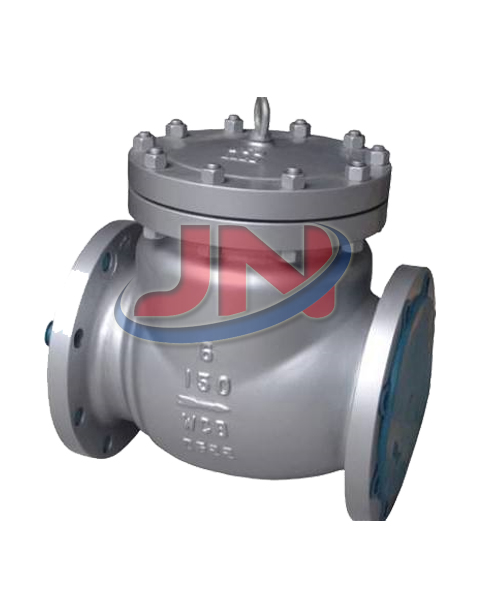

一、簡介: 低溫止回閥是指依靠介質本身流動而自動開、閉閥瓣,用來防止介質倒流的閥門,又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬於(yu) 一種自動閥門,其主要作用是防止介質倒流、防止泵及驅動電動機反轉,以及容器介質的泄放。止回閥還可用於(yu) 給其中的壓力可能升至超過係統壓係統提供補給的管路上。止回閥主要可分為(wei) 旋啟式止回閥(依重心旋轉)與(yu) 升降式止回閥(沿軸線移_動)。
二、主要標準:
項目
設計與(yu) 製造
結構長度
法蘭(lan) 標準
檢驗與(yu) 試驗
標準
API600 JB/T7749
ANSI B16.10 GB12221
ANSI B16.5 JB79
API 598 GB/T13927
三、主要零部件材質:
零件名稱
閥體(ti) 、閥蓋
閘板、閥座、閥杆
填料
材料
A352-LCB A352-LC3 A351-CF8
A182-F304
聚四氟乙烯
四、主要性能規範:
型號
公稱壓力
常溫試驗壓力(MPa)
低溫試驗壓力(MPa)
工作溫度及適用介質
殼體(ti)
密封(氣)
上密封
DH44Y-150Lb
150
3.0
0.6
2.2
-46℃氨液、氨、丙烷
-101℃乙烯、二氧化碳
-196℃甲烷、氮氣、液化天燃氣
DH44Y-300Lb
300
7.5
5.5
DH44Y-600Lb
600
15.0
11.0
五、主要外形連接尺寸:
公稱通徑NPS
in
11/2
2
21/2
3
4
6
8
10
12
14
Mm
40
50
65
80
100
200
250
350
DH44H-150Lb
L
165
203
216
241
292
356
495
622
698
787
H
154
175
177
191
222
325
383
448
540
560
kg
18
22
30
46
82
116
158
238
324
訂貨須知: 1、訂貨前請認真了解本產(chan) 品,清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數,由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。 3、訂購該產(chan) 品時,請詳細填明訂貨單位,收貨單位,付款單位的名稱,通訊地址(包括所在省、市、地、區縣、街、號)。 4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。
驗貨(卸貨)須知: 1、仔細對照與(yu) 訂購時的產(chan) 品【低溫止回閥】是否一樣,及包裝箱有沒有破損等。 2、選用適合的方式和工具,防止產(chan) 品變形或損壞;我公司十分注重服務問題,為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標,以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題,都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
