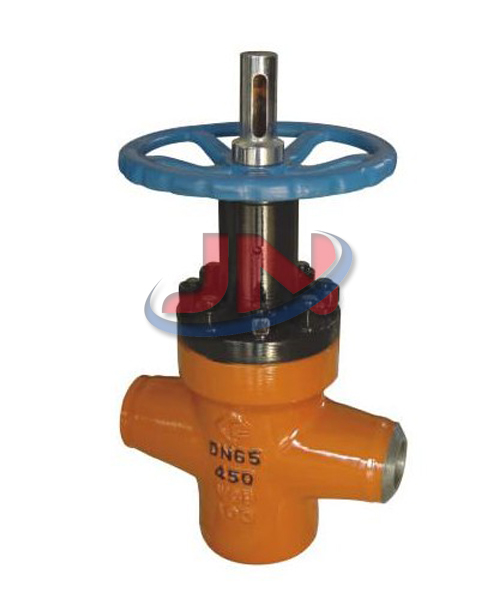

焊接平板閘閥

焊接平板閘閥采用新型平衡浮動式密封結構，適用於壓力不大於40MPa，溫度不高於120℃的油、天然氣等管線上，作為控製介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測試嚴格、操作輕便，具有較強的防腐、耐磨、耐衝蝕性能，是石油、天然氣工業界一種理想的新型裝備。
更新時間：2018/11/13

型號：Z63Y
類別：閘閥
價格：700
產地：溫州

一、簡介：
本係列產(chan) 品采用新型平衡浮動式密封結構，適用於(yu) 壓力不大於(yu) 40MPa，溫度不高於(yu) 120℃的油、天然氣等管線上，作為(wei) 控製介質的啟閉及調節裝置，該產(chan) 品結構設計新穎、選材恰當、測試嚴(yan) 格、操作輕便，具有較強的防腐、耐磨、耐衝(chong) 蝕性能，是石油、天然氣工業(ye) 界一種理想的新型裝備。

二、結構特征與(yu) 工作原理：
1、采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
2、閘板下部開有導流孔，並給予精密導向，同時密封部均噴
焊硬質合金，耐衝(chong) 蝕。
3、閥體(ti) 承載能力高，通道為(wei) 直通式，全開時，與(yu) 閘板導流孔
相貫通和直管相似，流阻很小。閥杆處采用複合填料，多重密封，使得密封可靠，摩擦力小。
4、關(guan) 閉閥門時，順時針轉動手輪，閘板下移至底部，由於(yu) 介
質壓強的作用，將進口端密封座推向閘板方向。形成較大的密封比壓，從(cong) 而形成*道密封。同時，將閘板壓向出口端密封座上，成為(wei) 雙重密封。
5、由於(yu) 采用雙重密封，所以可在不影響管道工作的情況下更
換易損件。這是本廠產(chan) 品優(you) 先於(yu) 國內(nei) 外同類產(chan) 品的重要特征。
6、開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與(yu) 通道
孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與(yu) 通道孔相重合，此時全開。

三、性能規範：

壓力等級	16.0	20.0	25.0	32.0	35.0	40.0
工作壓力（MPa）	≤16	≤20	≤25	≤32	≤35	≤40
強度試驗（MPa）	24	30	37.5	48	52.5	60
密封試驗（MPa）	17.6	22	27.5	35.2	38.5	44

四、外形及連接尺寸：

公稱壓力（MPa）	公稱通徑（mm）	尺寸（mm）
公稱壓力（MPa）	公稱通徑（mm）	D	G	C	L	E	H	W
16 20	40	36	43	64	210	82	356	240
	50	46	52	70	242	100	379	260
	65	58	63	89	260	125	402	280
	80	72	78	108	310	157	475	320
	100	90	95	130	450	183	548	350
	150	135	150	195	550	262	660	450
	200	179	195	235	700	340	793	550
25	40	36	43	64	210	82	356	240
	50	46	56	76	310	120	379	260
	65	53	67	89	340	132	402	280
	80	65	86	114	380	157	475	320
	100	80	101	133	450	183	548	350
	150	130	167	219	620	272	793	450
	200	179	195	235	700	340	793	550
35	40	36	43	64	210	82	356	240
	50	46	56	76	300	123	379	260
	65	53	67	89	340	136	402	280
	80	65	86	114	380	162	475	320
	100	80	101	133	450	188	548	350
	150	130	167	219	620	278	793	450
	200	179	195	235	700	340	793	550

六、使用、維護、保養及注意事項：

1、閥門出廠前均作了強度和密封試驗，使用時所有連接處均應保持初始狀態。

2、本係列閥門操作手輪上標有啟閉旋向標誌，明杆式上部配有啟閉高度標尺,以供調節指示。
3、本閥門與管線焊接時，應將閥門開啟，適當用潮濕物保護頸部，盡量減少高溫熱傳導，以防損壞密封內件。
4、關閉閥門時嚴禁使用加力杆，閘板關閉至頂端時手輪應回轉1/2圈使閘板處於浮動狀態。
5、閥門在使用過程中，如因易損件而發生泄漏，應及時更換。
6、閥門在檢修過程中，應將內腔清洗幹淨，組裝時應將各傳動部位加潤滑脂。
7、閥門儲存停用期間，應將閘板處於關閉位置，長期存放應置於通風幹燥處，定期檢查保養。

訂貨須知：
1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。
3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與(yu) 訂購時的產(chan) 品【焊接平板閘閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
