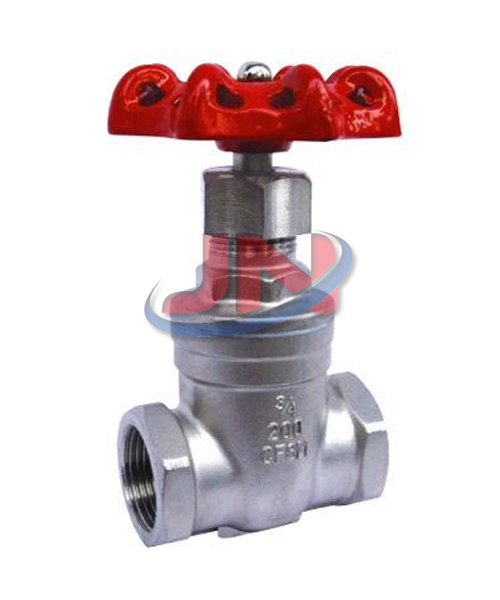

一、簡介： 內(nei) 螺紋閘閥的啟閉件是塞形的閥瓣，密封麵呈平麵或錐麵，閥瓣沿流體(ti) 的中心線作直線運動。閥杆的運動形式，有升降杆式（閥杆升降，手輪不升降），也有升降旋轉杆式（手輪與(yu) 閥杆一起旋轉升降，螺母設在閥體(ti) 上）。不鏽鋼內(nei) 螺紋閘閥開啟時，閥瓣的開啟高度，為(wei) 公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決(jue) 定。
二、特點： 1、結構簡單，製造和維修比較方便。 2、工作行程小，啟閉時間短。 3、密封性好，密封麵間磨擦力小，壽命較長。
三、零部件材料：
序號
零件名稱
材質
1
閥體(ti)
不鏽鋼 CF8M/CF8
2
閘板
3
閥杆
不鏽鋼 SS316/SS304
4
閥蓋
5
填料
聚四氟乙烯
6
止推墊片
不鏽鋼 SS304
7
閥杆架
8
9
螺母
10
填料壓蓋螺母
11
手輪
鋁合金
12
銘牌
鋁
13
手輪墊片
14
手輪螺母
四、主要外形尺寸：
2″
3/4″
1″
1 1/4″
1 1/2″
A
15
20
25
32
38
50
H
90
97
108
120
146
163
L
55
60
65
75
85
95
D
70
80
100
五、性能規範：
型號
公稱壓力PN(MPa)
試驗壓力Ps(MPa)
工作壓力P(MPa)
工作溫度(℃)
適用介質
殼體(ti)
密封
P20
P42
Z11H-25
2.5
3.8
2.8
1.4
≤425
水、蒸汽、油品等非腐蝕性介質
Z11H-40
4.0
6.0
4.4
2.3
Z11H-64
6.4
9.6
7.0
3.7
Z11H-100
10.0
15.0
11.0
Z11H-160
16.0
24.0
17.6
訂貨須知： 1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。 3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。 4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。
驗貨（卸貨）須知： 1、仔細對照與(yu) 訂購時的產(chan) 品【內(nei) 螺紋閘閥】是否一樣，及包裝箱有沒有破損等。 2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
