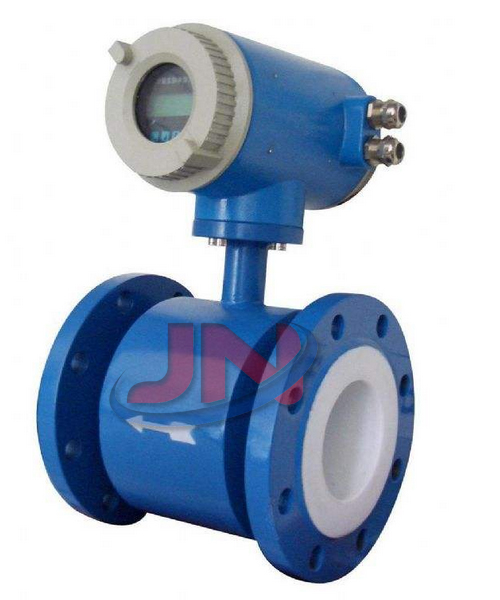

一、簡介： 電磁流量計是高精度、高可靠和使用壽命長的流量儀(yi) 表，所以在設計產(chan) 品結構、選材、製定工藝、生產(chan) 裝配和出廠測試等過程中每一個(ge) 環節我們(men) 都非常細致講究，還自行設計了一套中國最先進的，專(zhuan) 用於(yu) 電磁流量計的生產(chan) 設備和流量實流標定裝置，從(cong) 而在軟件和硬件上都能切實保證產(chan) 品長期的高質量。電磁流量計特別設計了帶背光寬溫的中.英文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便。
二、產(chan) 品特點： １、測量不受流體(ti) 密度、粘度、溫度、壓力和電導率變化的影響； ２、測量管內(nei) 無阻礙流動部件，無壓損，直管段要求較低； ３、係列公稱通徑DN15～DN3000。傳(chuan) 感器襯裏和電極材料有多種選擇； ４、轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量範圍度可達1500：1； ５、轉換器可與(yu) 傳(chuan) 感器組成一體(ti) 型或分離型； ６、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠； ７、流量計為(wei) 雙向測量係統，內(nei) 裝三個(ge) 積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，並具有多種輸出：電 流、脈衝(chong) 、數字通訊、HART； ８、轉換器采用表麵安裝技術（SMT），具有自檢和自診斷功能；
三、工作原理: 是基於(yu) 法拉第電磁感應定律。在電磁流量計中，測量管內(nei) 的導電介質相當於(yu) 法 拉第試驗中的導電金屬杆，上下兩(liang) 端的兩(liang) 個(ge) 電磁線圈產(chan) 生恒定磁場。當有導電介質流過時，則會(hui) 產(chan) 生感應電壓。管道內(nei) 部的兩(liang) 個(ge) 電極測量產(chan) 生的感應電壓。測量管道通過不導電的內(nei) 襯(橡膠.四氟.特氟隆等)實現與(yu) 流體(ti) 和測量電極的電磁隔離。
四、技術參數：
公稱通徑（mm）
（特殊規格可定製）
管道式四氟襯裏：DN10～DN1200
管道式橡膠襯裏：DN40～DN1200
流動方向：
正，反，淨流量
量程比：
150：1
重複性誤差：
測量值的±0.1%
精度等級：
管道式：0.5級，1.0級
被測介質溫度：
普通橡膠襯裏：－20～＋60℃
高溫橡膠襯裏：－20～＋90℃
聚四氟乙稀襯裏：－30～＋100℃
高溫型四氟襯裏：－20～＋180℃
額定工作壓力：
（高壓可定製）
DN6－DN80：≤1.6MPa
DN100－DN250：≤1.0MPa
DN300－DN1200：≤0.6MPa
流速範圍：
0.1－15m/s
電導率範圍：
被測流體(ti) 電導率≥5μs/cm
電流輸出：
負載電阻
0～10mA：0～1.5kΩ
4～20mA：0～750 kΩ
數字頻率輸出：
輸出頻率上限可在1～5000HZ內(nei) 設定帶光電隔離的晶體(ti) 管集電極開路雙向輸出。外接電源≤35V導通時集電極zui大電流為(wei) 250mA
供電電源：
AC220V、DC24V或3.6V電池
要求直管段長度
上遊≥5DN，下遊≥2DN
連接方式：
流量計與(yu) 配管之間均采用法蘭(lan) 連接，法蘭(lan) 連接尺寸應符合GB11988的規定
防爆等級：
mdIIBT4
防護等級：
IP65，特殊訂製zui高可達IP68
環境溫度：
－25～＋60℃
相對溫度：
5%～95%
消耗總功率：
小於(yu) 20W
五、襯裏選擇：
襯裏材料
主要性能
適用範圍
氯丁橡膠
Neoprene
耐磨性好，有極好的彈性，高扯斷力耐一般低濃度酸堿鹽介質的腐蝕，不耐氧化性介質的腐蝕。
<80°C，一般水，汙水，泥漿，礦漿
聚氨酯橡膠
Polyurethane
有極好的耐磨性能，耐酸堿性能略差。
<60°C，中性、強磨損的礦漿，煤漿、泥漿。
聚四氟乙烯
PTFE
化學性能zui穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水，濃堿和各種有機溶劑，不耐三氟化氯、高溫二氟化氧。
<180°C，濃酸、堿等強腐蝕性介質，衛生類介質。
F46
化學穩定性、電絕緣性、潤滑性、不粘性和不燃性與(yu) PTFE相仿，但F46材料強度、耐老化性、耐溫性能和低溫柔韌性優(you) 於(yu) PTFE。與(yu) 金屬粘接性能好，耐磨性好於(yu) PTFE，具有較好 的抗撕裂性能。
<180°C，鹽酸、硫酸、王水和強氧化劑等，衛生類介質
六、口徑及流量選擇：
公稱通徑(mm)
可測量流量範圍（m3/h）
有效測量流量範圍（m3/h）
10
0.0142～3.3912
0.0848～2.826
300
12.717～3052
76.302～2543
15
0.0318～7.6302
0.1908～6.3585
350
17.31～4154
103.86～3461
20
0.0566～13.5648
0.3392～11.304
400
22.61～5425
135.65～4521
25
0.0883～21.195
0.5298～17.6625
450
28.62～6867
171.68～5722
32
0.1447～34.7258
0.8682～29.9382
500
35.33～8478
211.95～7065
40
0.2261～54.2592
1.3565～45.216
600
50.87～12208
305.2～10173
50
0.3533～84.78
2.1195～70.65
700
69.24～16616
415.4～13847
65
0.5970～143.28
3.5819～119.39
800
90.44～21703
542.6～18086
80
0.9044～217.03
5.4259～180.86
900
114.46～27468
686.7～22890
100
1.413 ～339.12
8.478～282.6
1000
141.3～33912
847.8～28260
125
2.2079～529.87
13.2468～441.56
1200
203.5～48833
1221～40694
150
3.1793～763
19.0755～635.85
1400
277～66467
1662～55389
200
5.652～1356
33.912～1130.4
1600
361.8～86814
2171～72345
250
8.8313～2119
52.9875～1766
1800
457.9～109874
2747～91562
訂貨須知： 1、訂貨前請認真了解本產(chan) 品，清楚標明規格、型號、材質、壓力、數量。 2、當使用的場合非常重要或環境比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們(men) 的錦能閥門專(zhuan) 家為(wei) 您審核把關(guan) 。 3、訂購該產(chan) 品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。 4、訂購所有本公司產(chan) 品均實行現款提貨或款到發貨。
驗貨（卸貨）須知： 1、仔細對照與(yu) 訂購時的產(chan) 品【電磁流量計】是否一樣，及包裝箱有沒有破損等。 2、選用適合的方式和工具，防止產(chan) 品變形或損壞；我公司十分注重服務問題，為(wei) 了達到用戶滿意的產(chan) 品標準我們(men) 必須同客戶肩並肩地分享經驗、信息、承諾、目標，以合作關(guan) 係開發優(you) 秀產(chan) 品。無論您詢問產(chan) 品設計原理、價(jia) 格、工藝、進度、運輸路線等任何問題，都有專(zhuan) 一的客戶服務人員為(wei) 您解答。
